Эмалированный сборник, серия F

Эмалированные сборники серии F имеют цельный, неразъемный корпус. Благодаря несравненной коррозиестойкости и долговечности они представляют собой идеальное решение по хранению химических веществ. В зависимости от объема емкости мы можем предложить огромное количество моделей эмалированных сборников, включая F1000L, F1500L, F2000L, F3000L, F5000L, F6300L, F8000L, F10000L, F12500L, F16000L, F20000L, F30000L, F50000L и т.д. Помимо стандартных моделей мы также можем разработать и произвести нестандартную продукцию, которая удовлетворит особые требования клиентов.

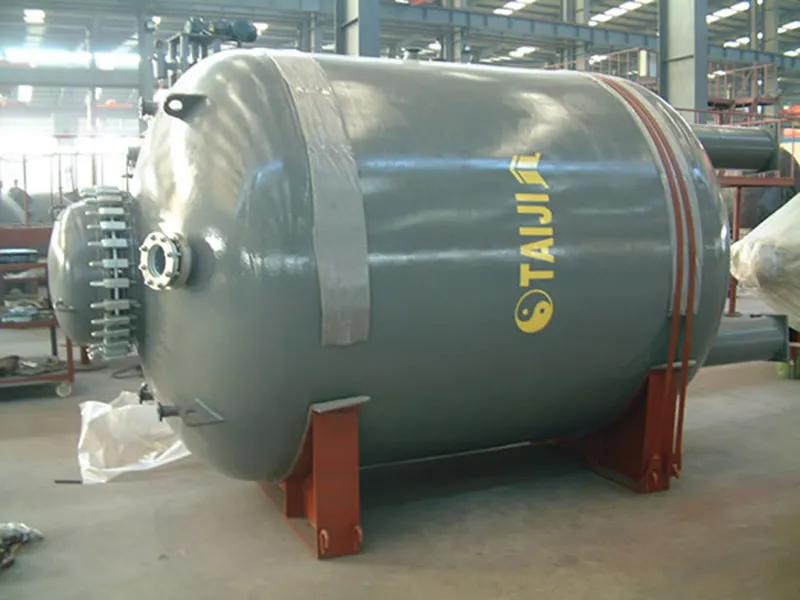

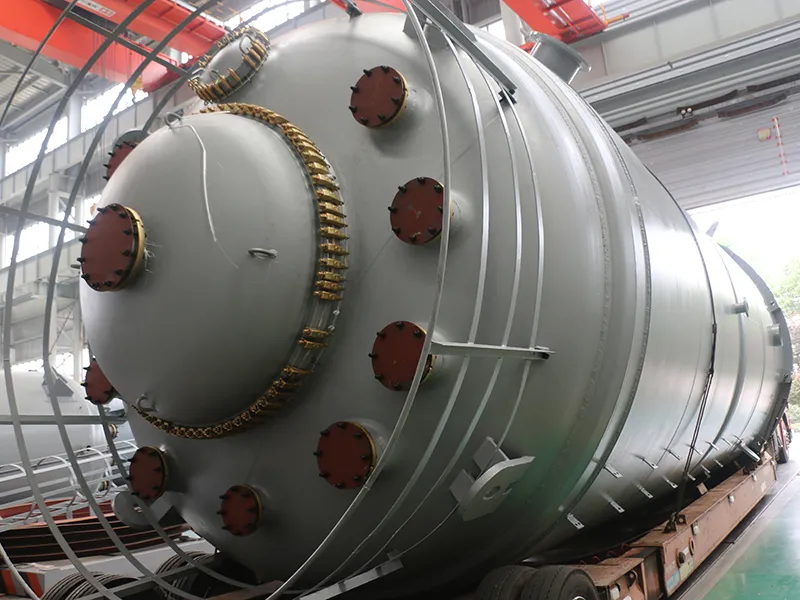

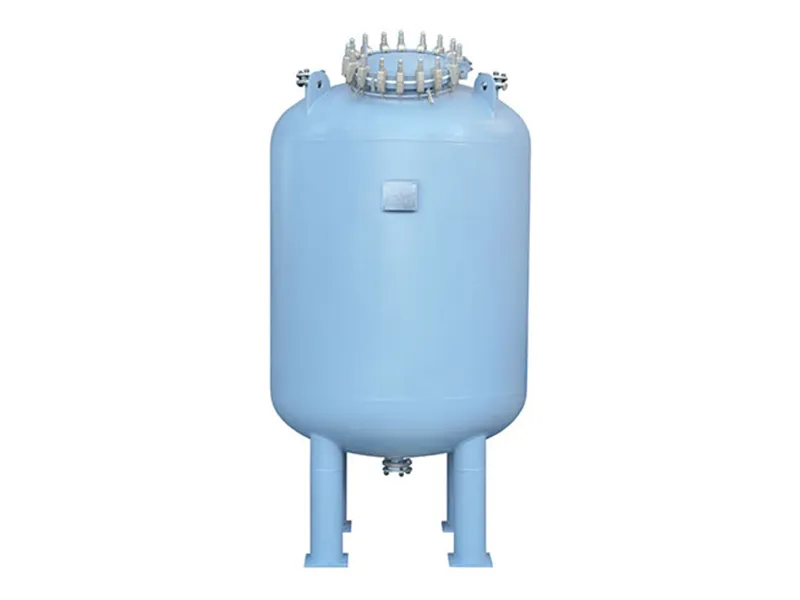

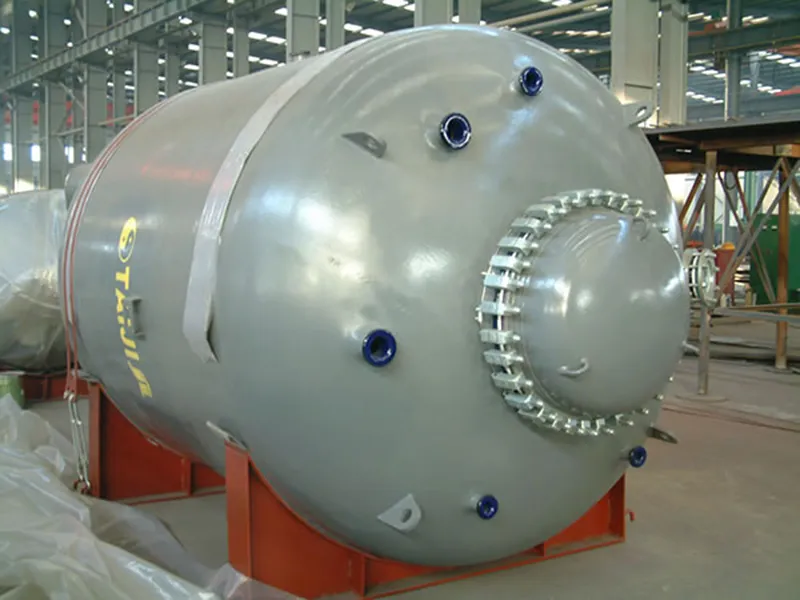

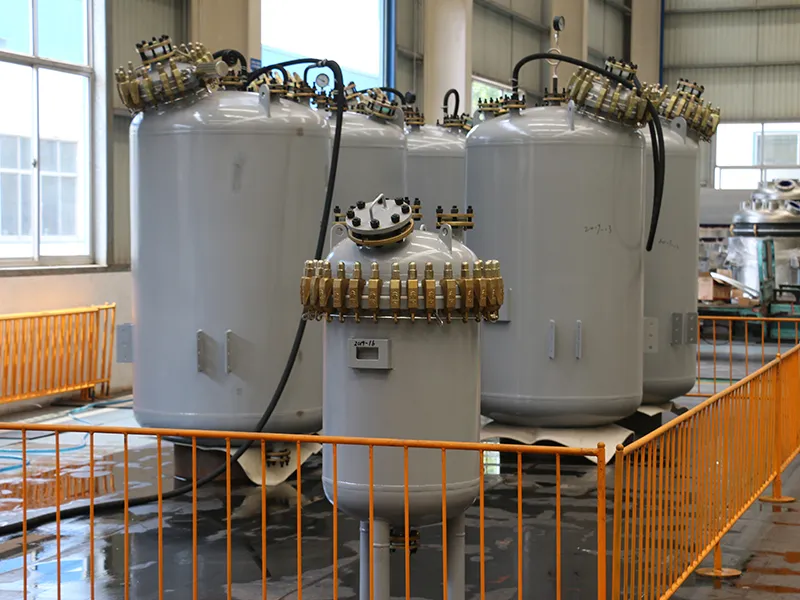

Фотогаллерея продукции
  • Вид спереди
  • Вид сбоку
  • Вид снизу
  • Вид сверху

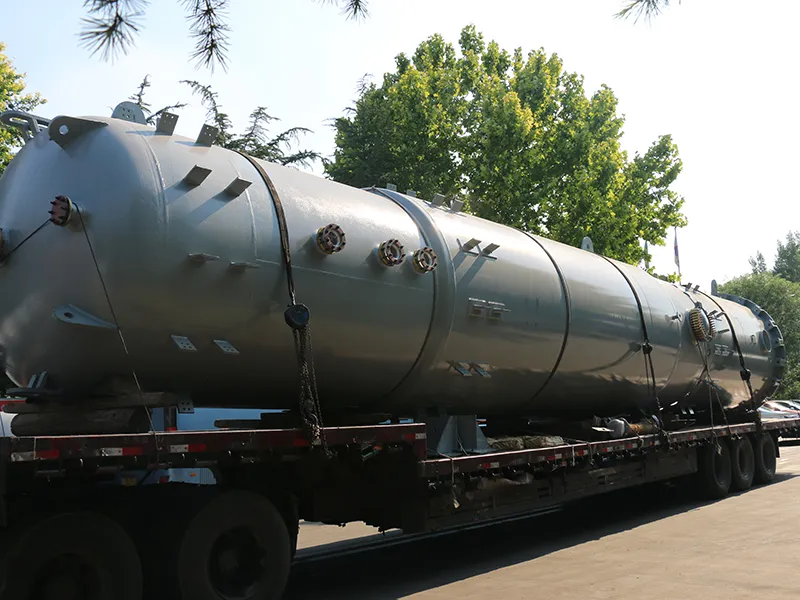

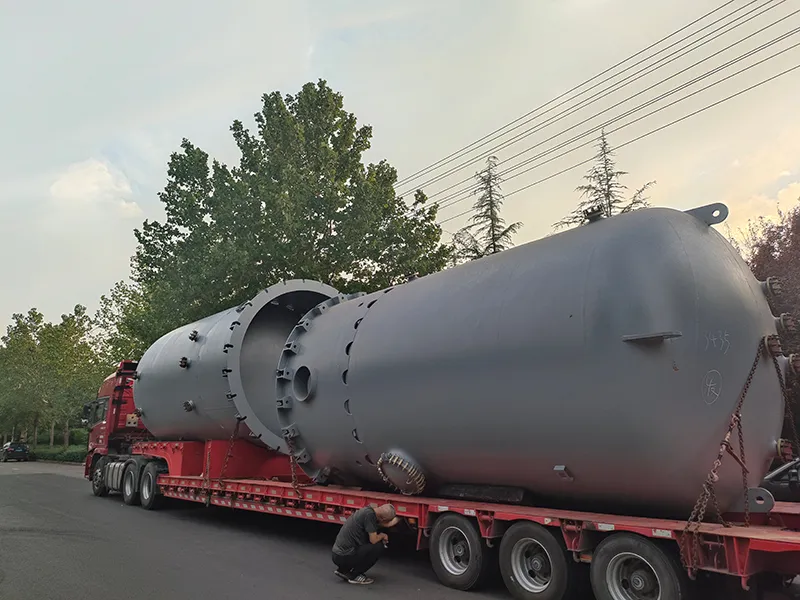

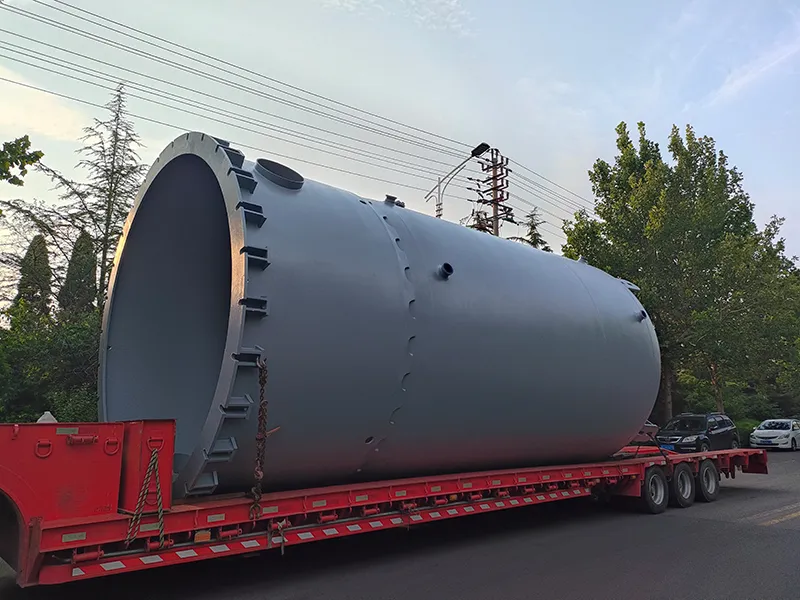

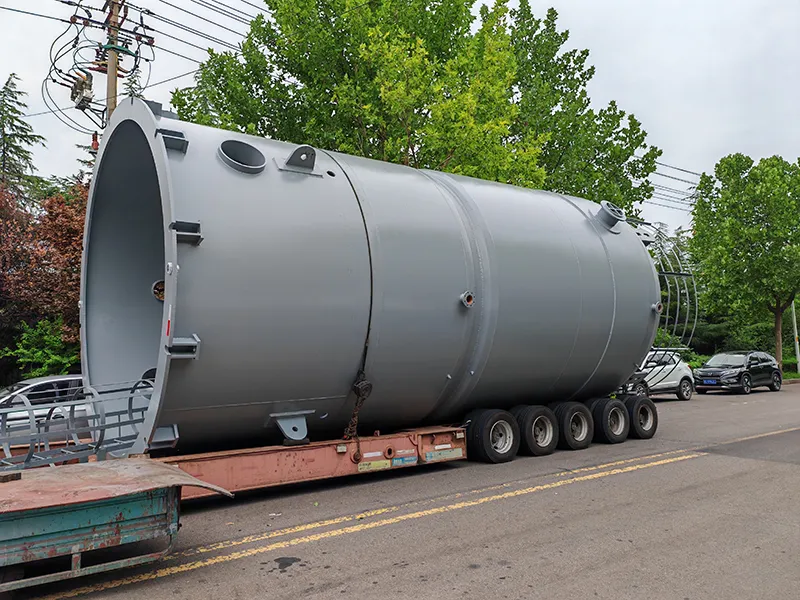

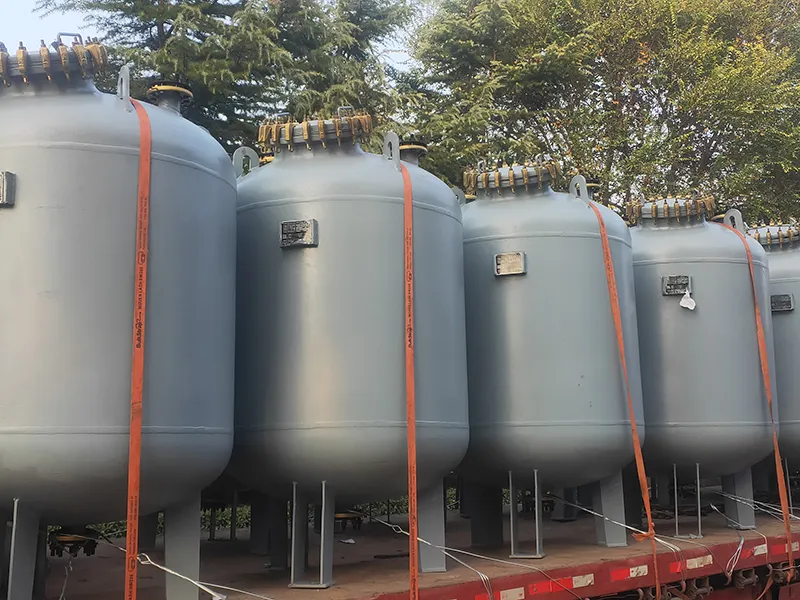

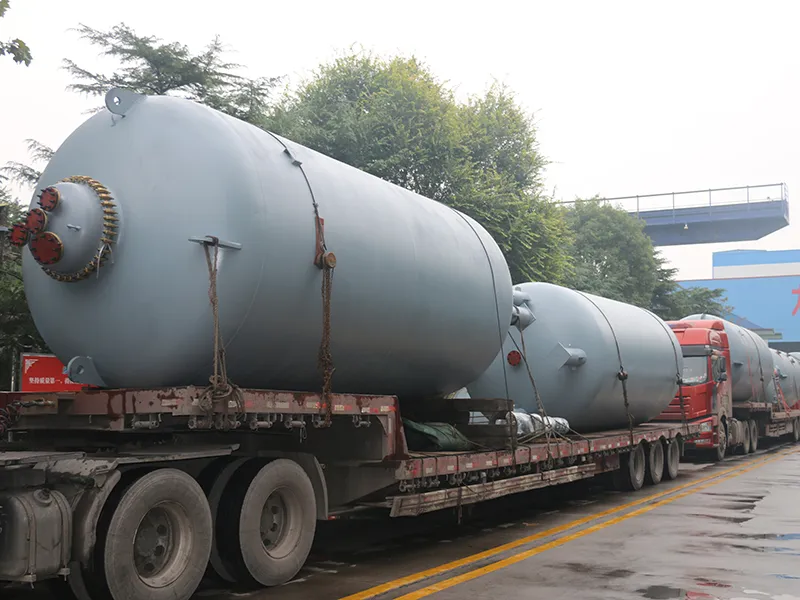

  • Транспортировка
Отправить запрос
Технические параметры эмалированных сборников серии F

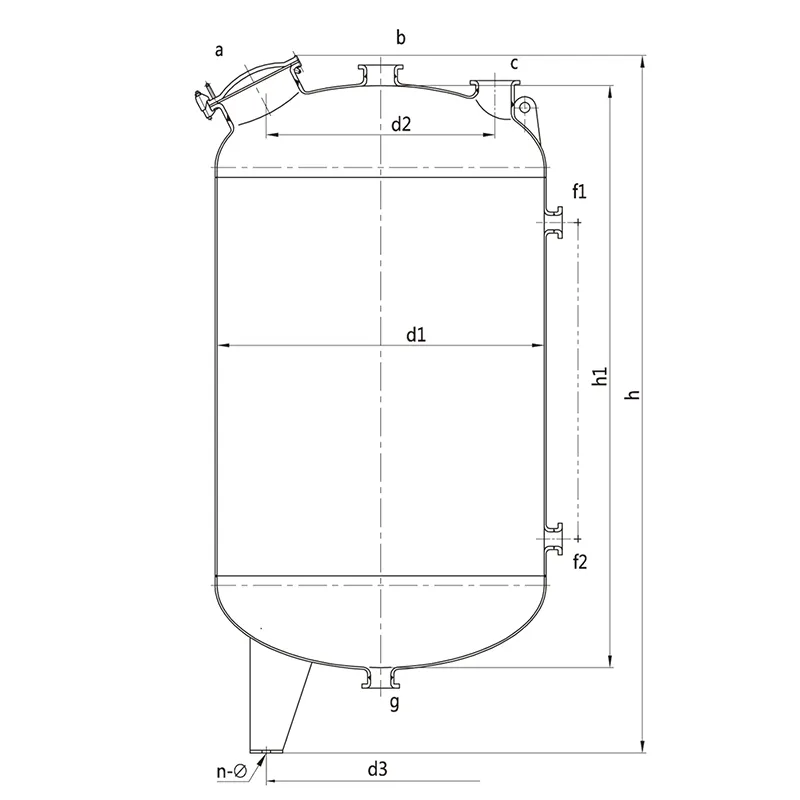

Чертеж эмалированного сборника F1000L-2000L
Внутренняя емкость
Расчетное давление
( МПа ) 		ATM
Расчетная температура
( ℃ ) 		-19 ℃～ + 150 ℃
Знак Обозначение знака
a Люк
b Отверстие для ввода раствора
c, d, e Патрубок
f1,f2 Отверстие для уровнемера
g Отверстие для выхода раствора

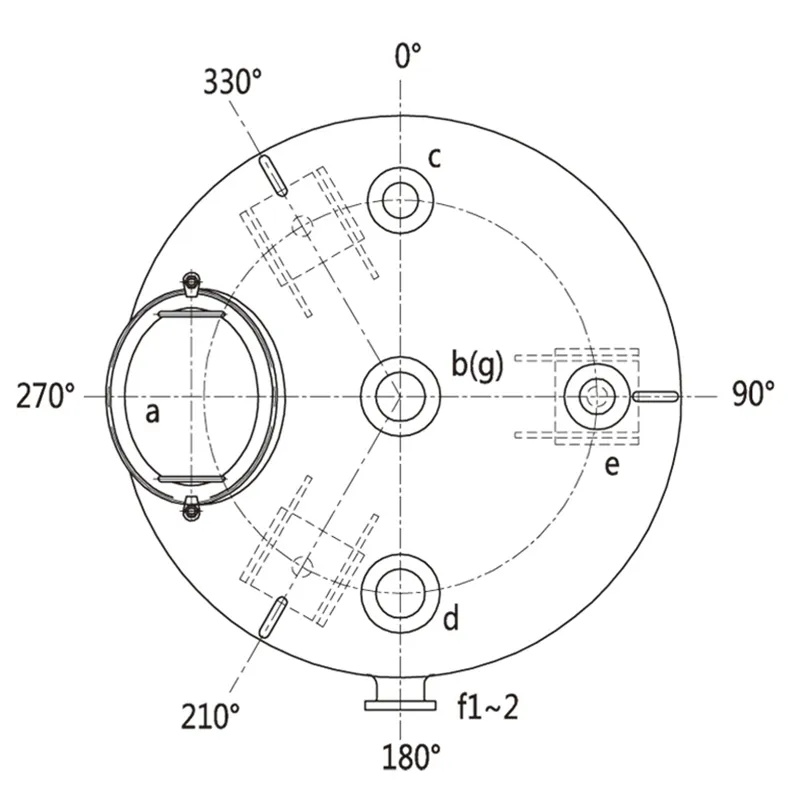

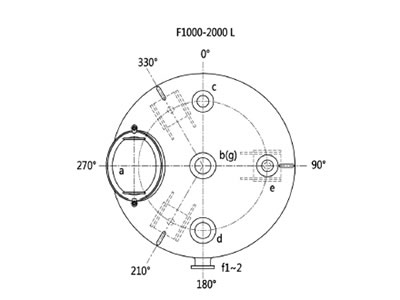

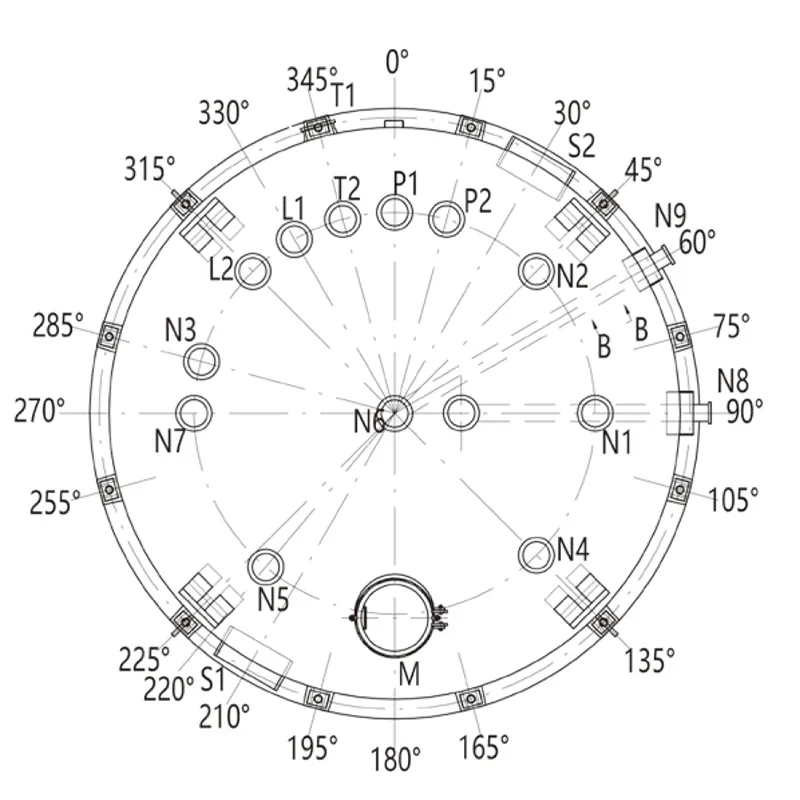

Расположение патрубков на моделяхF1000L-2000L (вид в разрезе)
Расположение патрубков на моделяхF1000L-2000L (вид в разрезе)
Единица измерения: мм
Модель F1000L F1500L F2000L
Номинальный объем (л) 1000 1500 2000
Общий объем (л) 1300 1674 2337
Вес оборудования ( кг ) 600 810 972
Основные габаритные размеры d1 1000 1200 1300
d2 600 720 780
d3 700 840 950
h1 1820 1680 1978
h 2300 2120 2450
n-Φ 3-Φ24 3-Φ24 3-Φ24
Патрубки ( Ду ) a 300×400 300×400 300×400
b 80 80 80
c 80 80 100
d 80 80 /
e 80 80 80
f1 65 65 65
f2 65 65 65
g 80 100 100

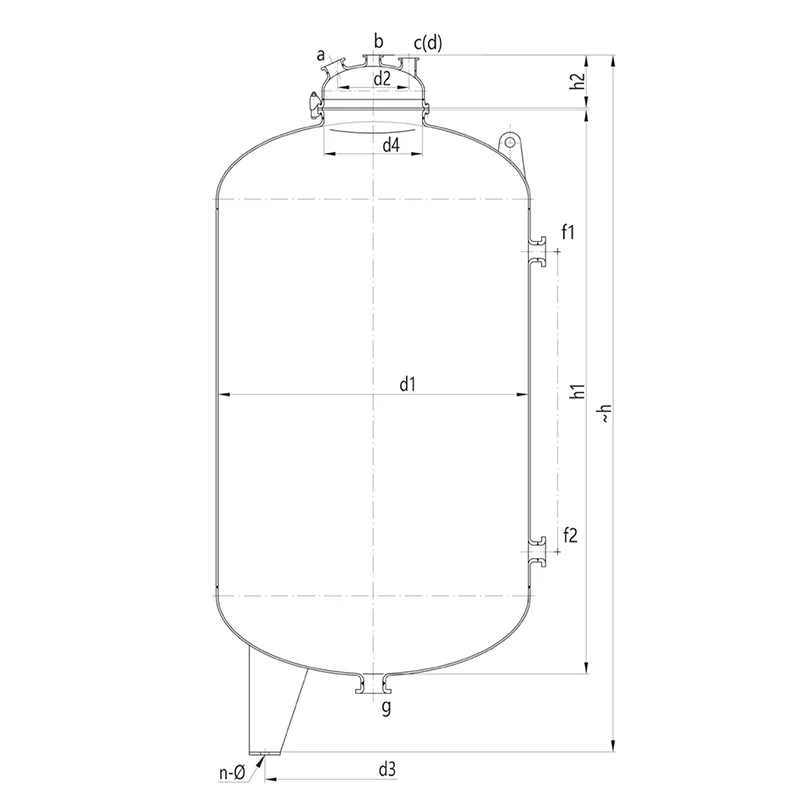

  • Проектный чертеж эмалированного сборника моделей F3000-6300L

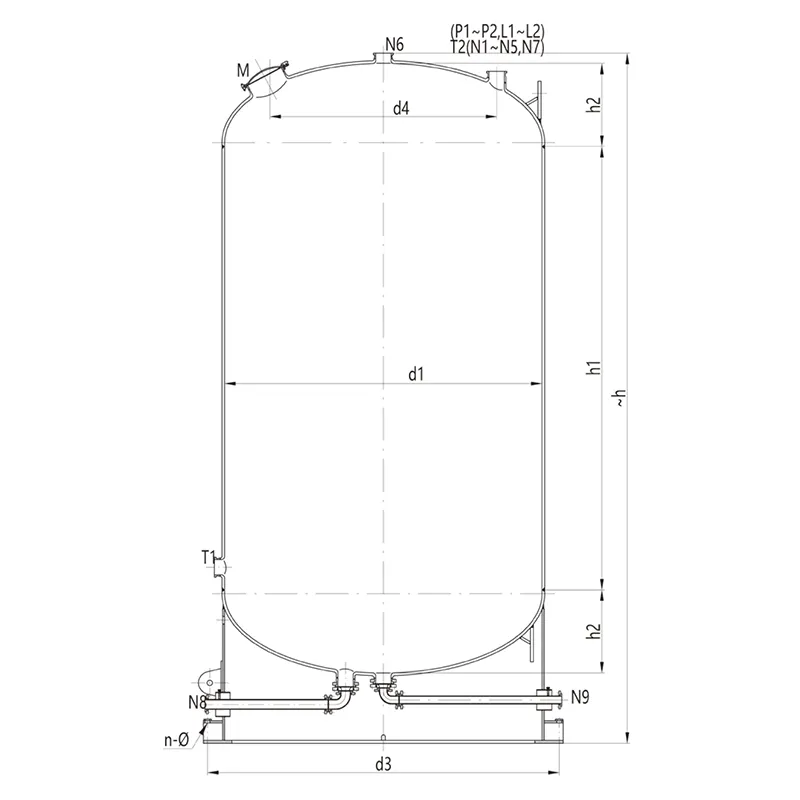

  • Проектный чертеж эмалированного сборника моделей F8000-50000L
Внутренняя емкость
Расчетное давление
(МПа) 		ATM
Расчетная температура
( ℃ ) 		-19 ℃～ + 150 ℃
Знак Обозначение знака
a Люк
b Отверстие для ввода раствора
c, d Патрубок
f1,f2,f3,f4 Отверстие для уровнемера
g Отверстие для выхода раствора

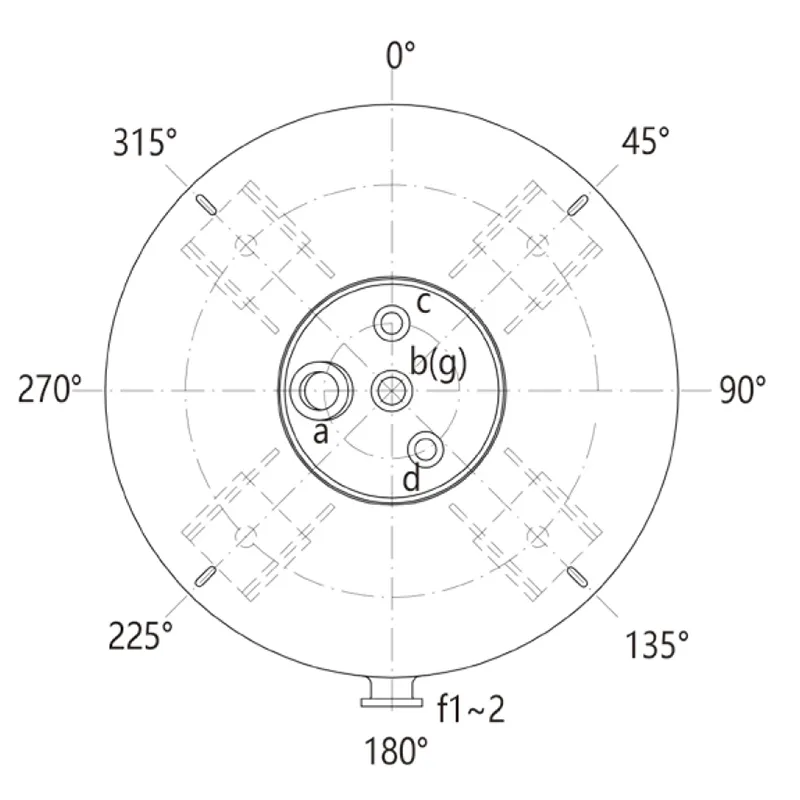

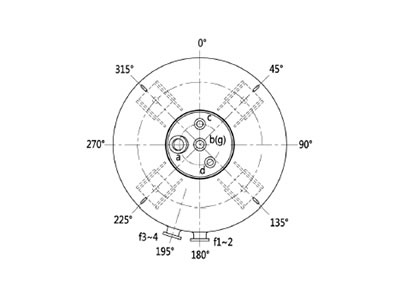

Расположение патрубков (вид в разрезе)
Расположение патрубков (вид в разрезе)
Единица измерения: мм
Модель F3000L F5000L F6300L F8000L F10000L F12500L F16000L F20000L F30000L F40000L F50000L
Номинальный объем (л) 3000 5000 6300 8000 10000 12500 16000 20000 30000 40000 50000
Общий объем (л) 3796 5740 7100 8990 11270 13970 17821 22346 33553 44000 55000
Вес оборудования ( кг ) 1543 1910 2980 3525 4380 5530 6670 8324 11720 15450 19300
Основные габаритные размеры d1 1600 1600 1750 1900 2200 2400 2400 2600 3000 3200 3400
d2 420 420 420 420 420 420 420 420 420 480 480
d3 1200 1200 1300 1400 1650 1800 1800 1950 2250 2400 2550
d4 600 600 600 600 700 700 700 700 700 800 800
h1 2220 3174 3304 3554 3392 3554 4414 4714 5340 6125 6755
h2 314 314 314 314 354 354 354 354 354 386 386
h 2850 3790 3910 4185 4040 4207 5060 5400 6000 6870 7500
n-Φ 4-Φ30 4-Φ30 4-Φ30 4-Φ30 4-Φ30 4-Φ36 4-Φ36 4-Φ36 4-Φ36 4-Φ36 4-Φ36
Патрубки ( Ду ) a 125 125 125 125 125 125 125 125 125 125 125
b 65 65 65 65 80 80 80 80 80 80 80
c 65 65 65 65 65 65 65 65 65 80 80
d 65 65 65 65 65 65 65 65 65 65 65
f1 65 65 65 65 65 65 65 65 65 80 80
f2 65 65 65 65 65 65 65 65 65 80 80
f3 / 65 / / / / 65 65 65 80 80
f4 / 65 / / / / 65 65 65 80 80
g 125 125 125 125 125 125 125 125 125 150 150
