    Эмалированные реакторы

    Основные характеристики

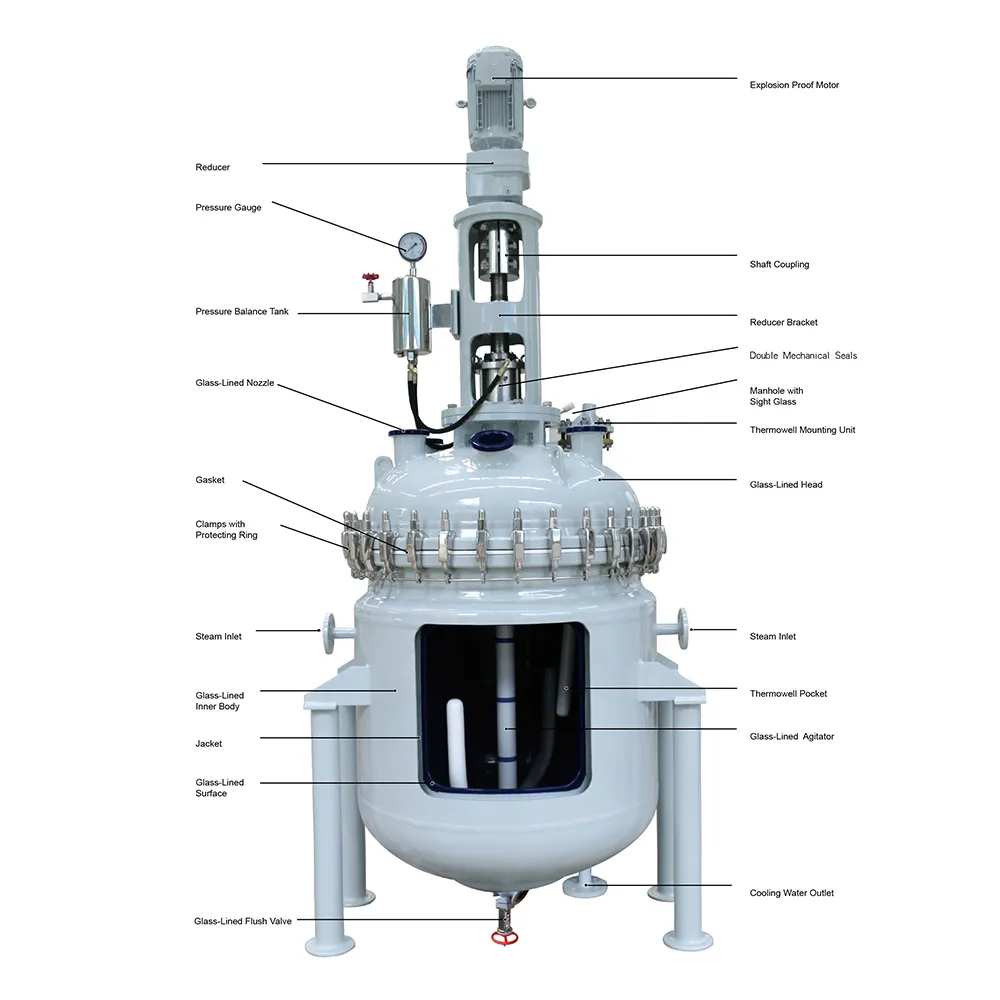

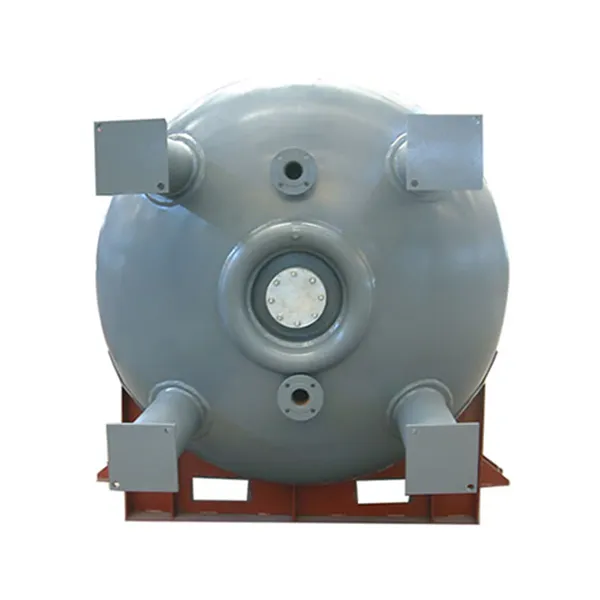

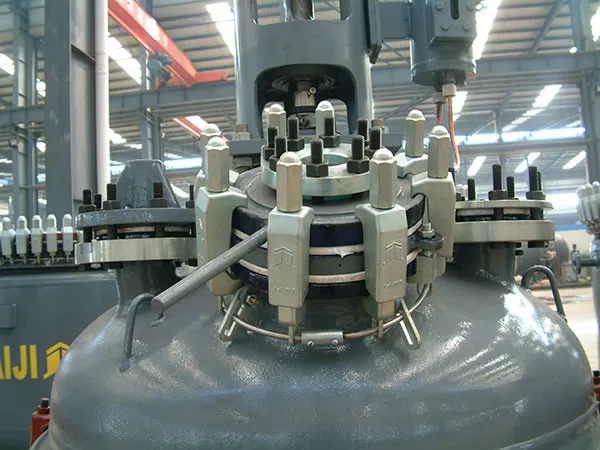

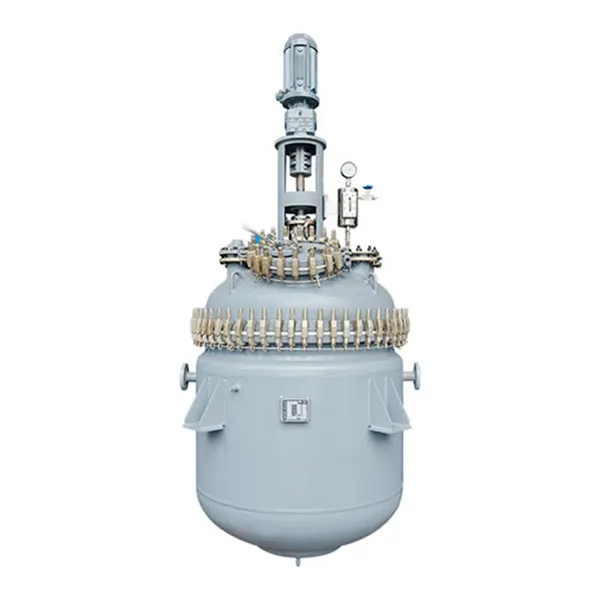

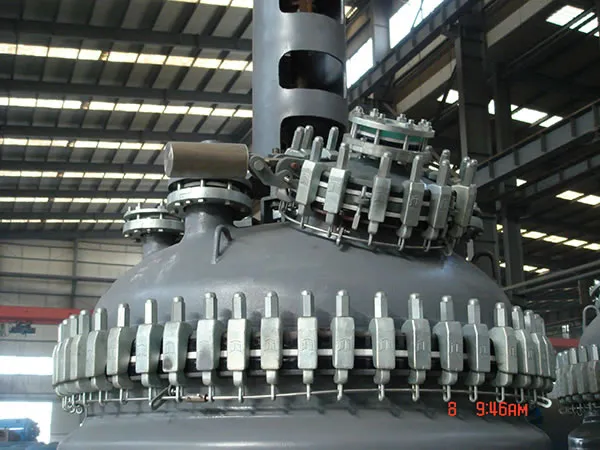

    • Эмалированный реактор серии К относится к разновидности химических реакторов открытого типа. Он состоит из крышки и резервуара, между которыми есть уплотнительные прокладки. Крышка крепится с помощью зажимов.
    • Как правило, реактор используется для проведения химических реакций в небольших объемах.
    • Поскольку крышка может быть отделена от резервуара, то данное химическое оборудование поставляется с широким выбором перемешивающих устройств, что гарантированно удовлетворит различные требования пользователей.
    • Изготовленный из высококачественной эмали TJ09/TJ16/TJ21S в сочетании с проверенными передовыми технологиями, эмалированный разъемный реактор характеризуется высокой стойкостью к коррозии, ударам, резким изменениям температуры, а также несравненной прочностью и надежностью.
    • В зависимости от объема мы предлагаем различные модели реакторов открытого типа: K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, K3000L, K4000L, K5000L, K6300L, K8000L, K10000L, K12500L, K16000L и т.д. Они просты в эксплуатации и обслуживании.
    Запрос от

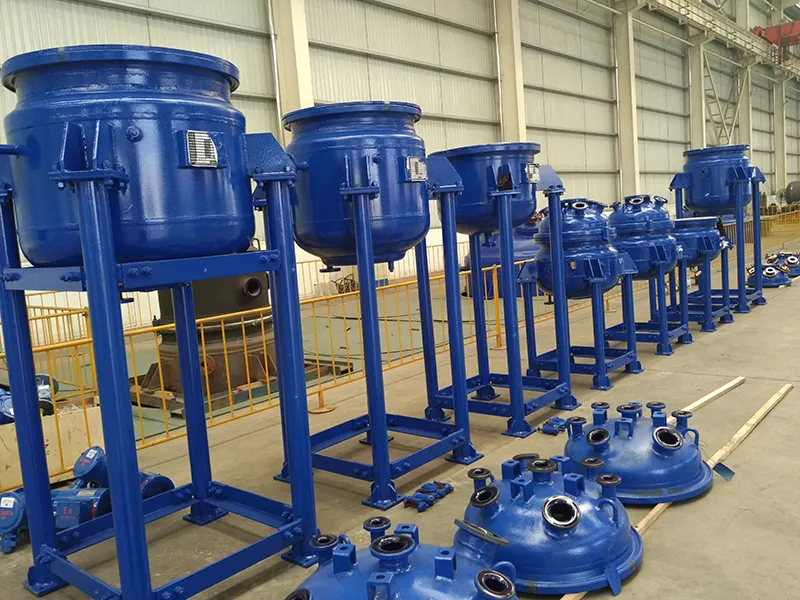

    • Эмалированный реактор открытого типа, серия К

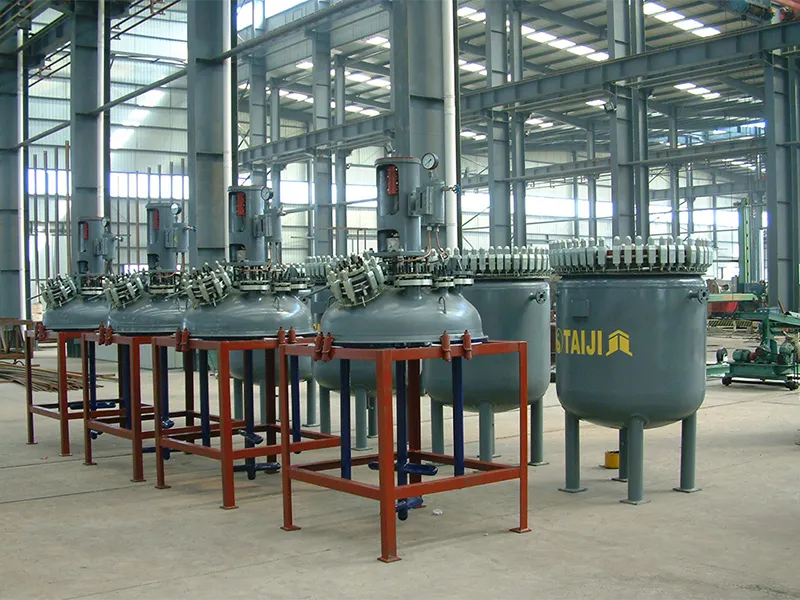

    • Эмалированный реактор открытого типа, серия К

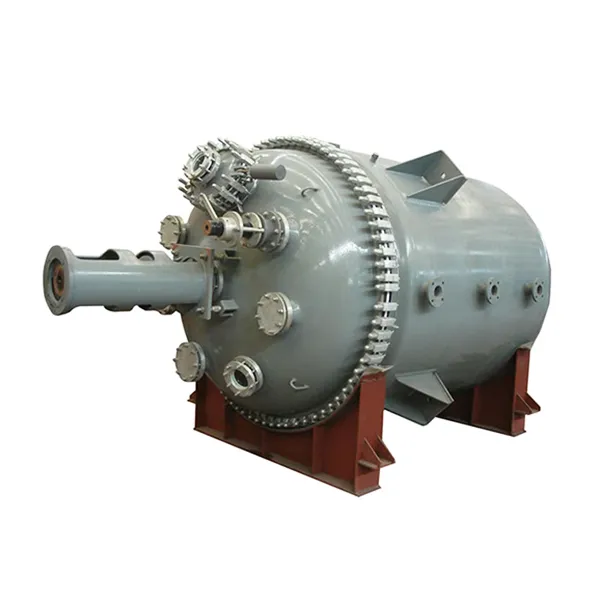

    • Эмалированный реактор открытого типа, серия К

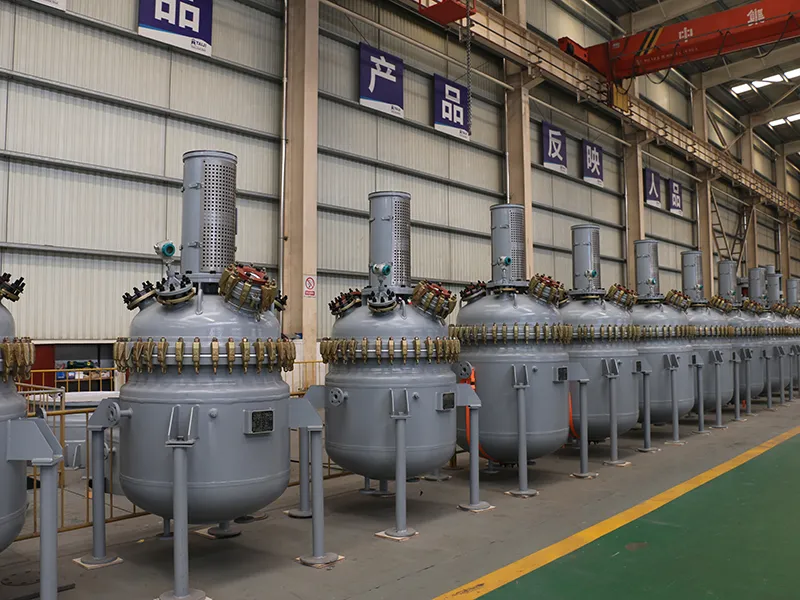

    • Эмалированный реактор открытого типа, серия К

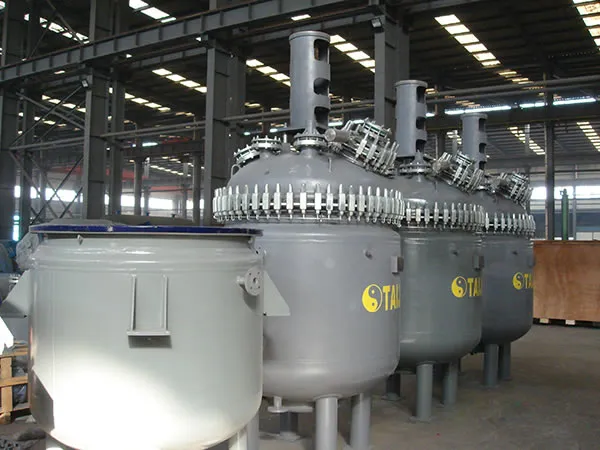

    • Эмалированный реактор открытого типа, серия К

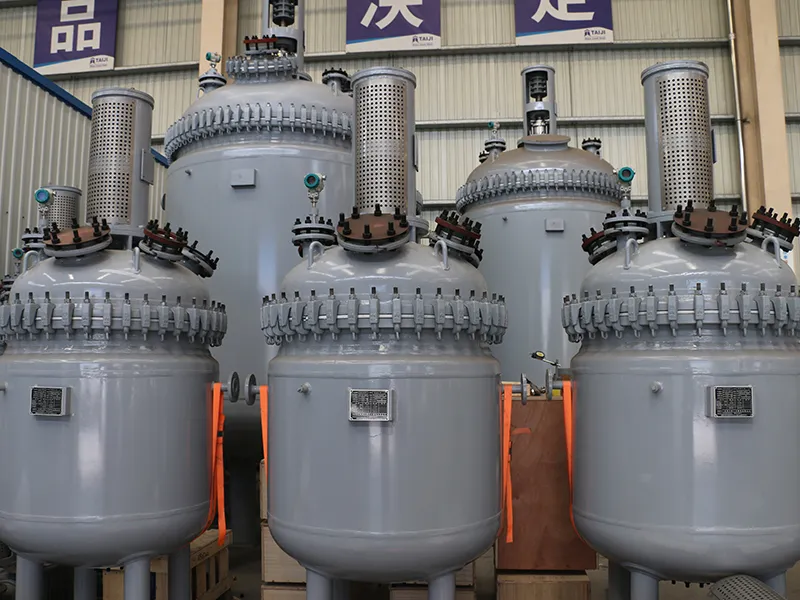

    • Эмалированный реактор открытого типа, серия К
    • Эмалированный реактор открытого типа, серия К
    • Эмалированный реактор открытого типа, серия К
    • Эмалированный реактор открытого типа, серия К
    • Эмалированный реактор открытого типа, серия К
    Технические параметры эмалированных реакторов открытого типа
    Технические параметры эмалированных реакторов открытого типа

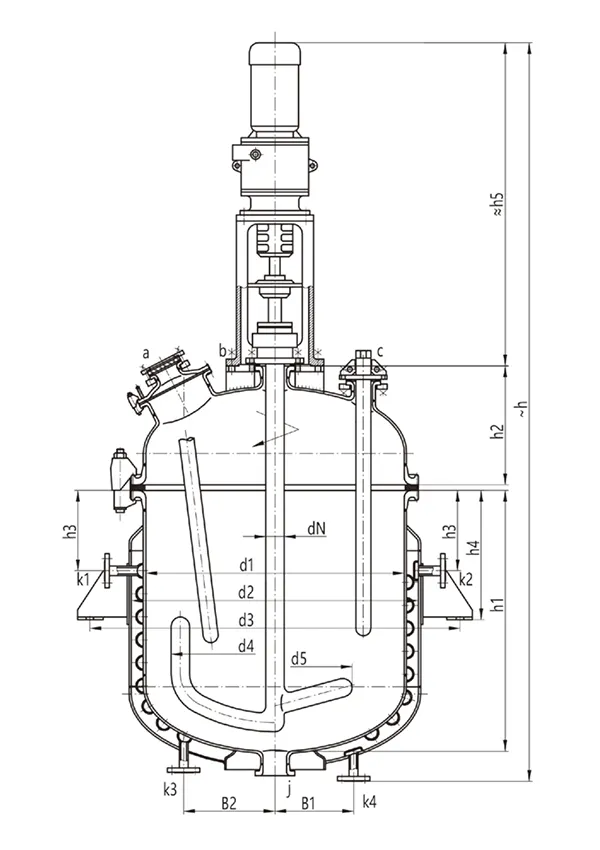

    Проектный чертеж эмалированного реактора K50L-K500L
    • Проектный чертеж эмалированного реактора K50L-K500L

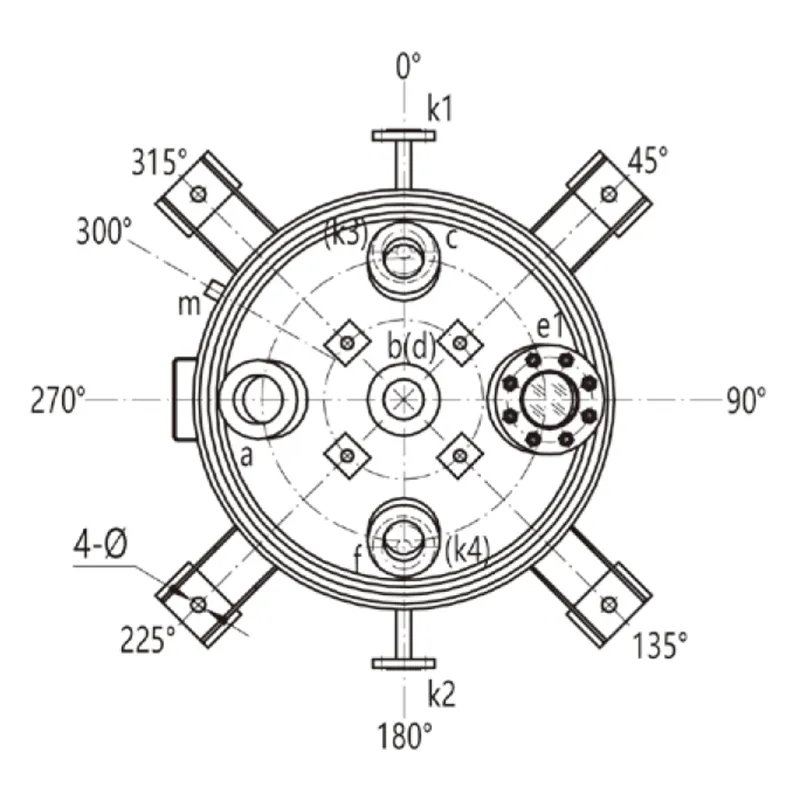

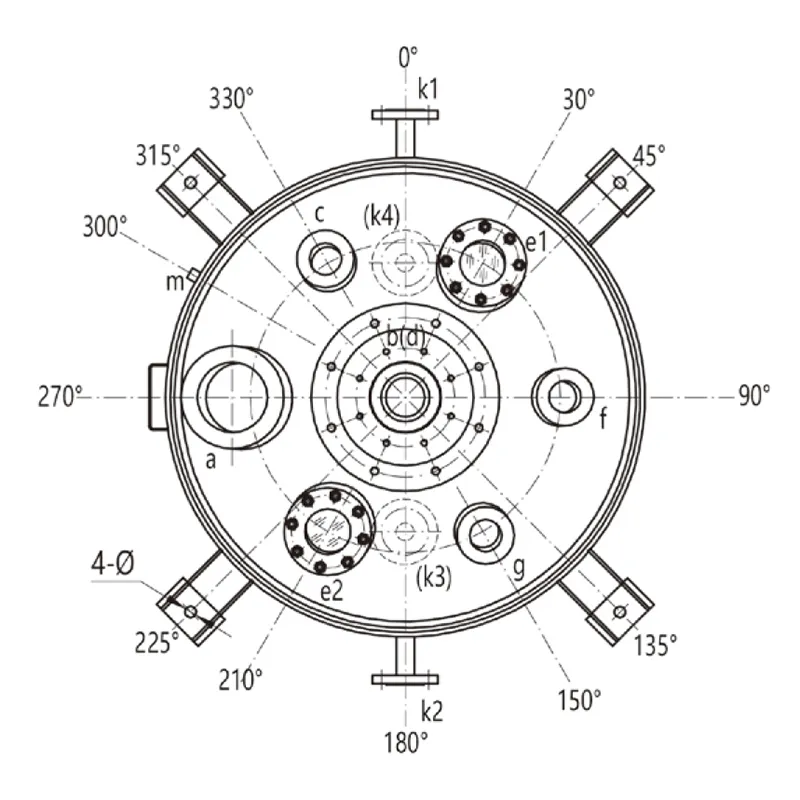

      Чертежи конструкции K50L-K100L (вид сверху)
    • Проектный чертеж эмалированного реактора K50L-K500L
      Чертежи конструкции K200L-K500L (вид сверху)
      Внутренний сосуд Рубашка
    Расчетное давление
    (МПа)    		 0.4 0.6
    Расчетная температура
    ( ℃ )    		 -19~200 -19~200
    Знак Значение знака
    a Люк
    b Канал для ввода раствора
    c Гильза термопары
    d Канал для выхода раствора
    e1,e2 Смотровое стекло
    f, g Патрубок
    k1, k2, k3 Вход / выход теплоносителя
    m Вентиляционное отверстие
    Технические характеристики (Единица измерения: мм)
    Модель K50 K100 K200 K300 K500
    Номинальная емкость (л) 50 100 200 300 500
    Полная емкость (л) 104 180 338 483 743
    Расчетная емкость (Примечание 1) (л) 71 128 247 369 588
    Емкость рубашки (л) 21 32 57 92 130
    Площадь теплообмена (м²) 0.53 0.85 1.26 1.75 2.64
    Референтная масса (кг) 310 380 595 795 985
    Размеры d1 500 600 700 800 900
    d2 600 700 800 900 1000
    d3 (Примечание 2) 872 987 1087 1188 1288
    d4 420 520 620 720 810
    d5 300 300 400 500 500
    h1 400 500 700 800 1000
    h2 280 310 355 390 415
    h3 220 250 270 280 280
    h4 300 340 370 390 400
    h 1800 1920 2450 2725 2955
    B 250 250 250 250 270
    Φ 24 24 24 24 24
    DN патрубков сосуда a 80 80 125 125 150
    b 65 65 100 100 100
    c 65 65 65 65 65
    d 65 65 80 80 80
    e1 65 65 65 65 80
    e2 / / 65 65 80
    f 65 65 80 80 100
    g / / 65 65 125
    DN патрубков рубашки k1 20 20 25 25 32
    k2 20 20 25 25 32
    k3 20 20 25 25 32
    K4 20 20 25 25 32
    m G3/8'' G3/8'' G3/8'' G3/8'' G3/8''
    Привод DN 40 40 50 65 65
    h5 980 980 1250 1400 1400
    Примечание 1: Расчетная емкость: объем под фланцем высокой шейки.
    Примечание 2: Типы опор: тип опоры может быть выбран заказчиком; если специальных требований нет, стандартно используются проушины.

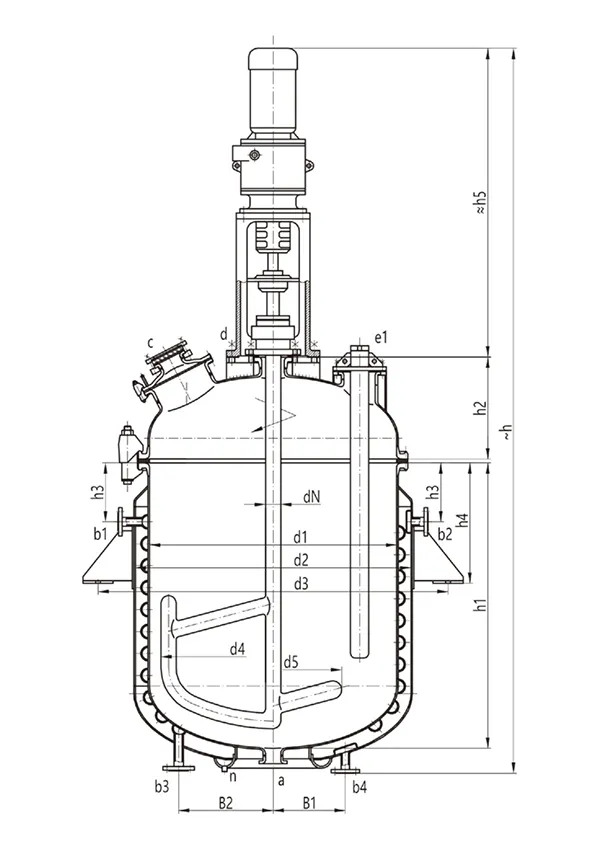

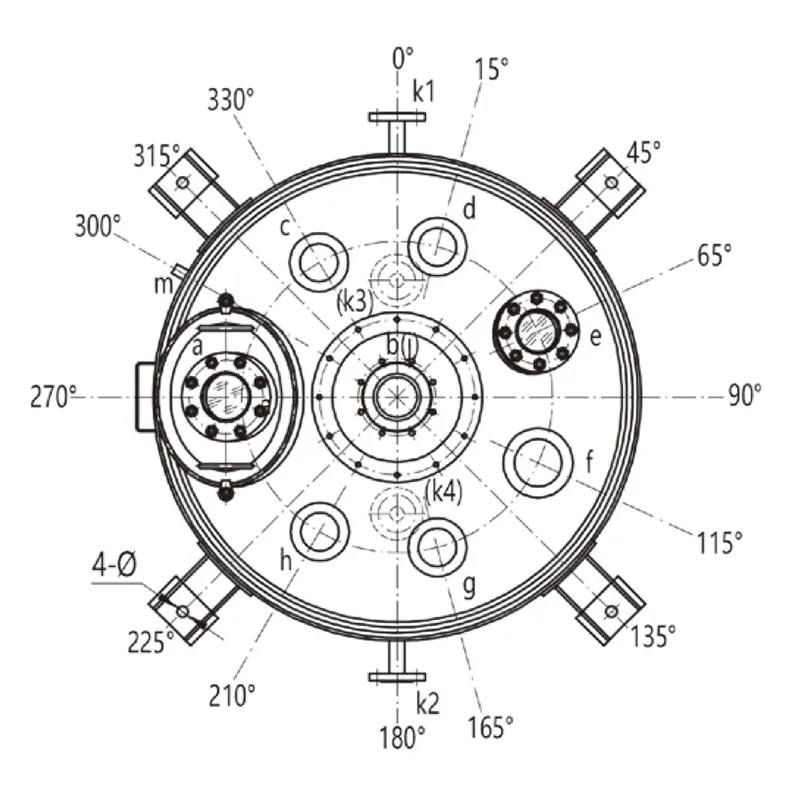

    Проектный чертеж эмалированного реактора K1000L-K6300L
    Проектный чертеж эмалированного реактора K1000L-K6300L
    Чертеж K1000L-K6300L (Вид сверху)
      Внутренний сосуд Рубашка
    Расчетное давление
    (МПа)    		 0.4 0.6
    Расчетная температура
    ( ℃ )    		 -19~200 -19~200
    Технические характеристики (Единица измерения: мм)
    Модель K 1000 K 1500 K 2000 K 3000 K 4000 K 5000 K 6300
    Номинальная емкость (л) 1000 1500 2000 3000 4000 5000 6300
    Общая емкость (л) 1616 2172 2640 4170 5140 6470 7580
    Расчетная емкость (Примечание 1) (л) 1244 1714 2180 3370 4334 5443 6561
    Емкость рубашки (л) 206 340 434 520 670 873 1027
    Площадь теплообмена (м²) 4.55 5.76 7.23 9.33 11.85 13.74 16.43
    Площадь теплообмена полутрубной рубашки (м²) 1.8 2.8 3.6 4.0 5.3 7.0 8.4
    Референтная масса (кг) 1700 2155 2415 3500 4055 4840 5490
    Размеры (мм) d1 1200 1300 1300 1600 1600 1750 1750
    d2 1300 1450 1450 1750 1750 1900 1900
    d3 (Примечание 2) 1638 1915 1915 2221 2221 2412 2412
    d4 1080 1180 1180 1440 1440 1580 1580
    d5 700 700 700 800 800 850 850
    h1 1200 1400 1830 1810 2290 2410 2875
    h2 495 520 520 605 605 642.5 642.5
    h3 290 330 330 340 340 340 340
    h4 600 650 650 700 700 700 700
    h 3445 3660 4010 4280 4745 4900 5470
    B1 315 315 315 315 315 350 350
    B2 350 400 400 450 450 500 500
    Φ 30 30 30 30 30 30 30
    DN патрубков сосуда (мм) a 300x400 300x400 300x400 300x400 300x400 300x400 300x400
    b 125 125 125 150 150 150 150
    C 100 100 100 100 100 125 125
    d 100 100 100 100 100 125 125
    e 100 125 125 125 125 125 125
    f 125 125 125 125 125 150 150
    g 100 100 100 100 100 125 125
    h 100 125 125 125 125 150 150
      100 100 100 125 125 125 125
    DN патрубков рубашки (Примечание 3) (мм) k1 32/32 40/50 40/50 50/50 50/50 65/50 65/50
    k2 32 40 40 50 50 65 65
    k3 32/32 40/50 40/50 50/50 50/50 65/50 65/50
    k4 32 40 40 50 50 65 65
    m G3/8” G3/8" G3/8” G3/8” G3/8” G3/8” G3/8”
    Привод (Примечание 4) (мм) dN 80 80 80 95 95 95 95
    h5 1580 1580 1580 1680 1680 1680 1780

    Примечания

    • Расчетная емкость:
      Объем указывает на емкость под фланцем высокой шейки. Объем, занимаемый самим фланцем, не учитывается.
    • Варианты опор:
      Тип опоры, используемой для удержания реактора, может быть указан заказчиком при оформлении заказа. Если предпочтение не указано, по умолчанию используются проушины, прикрепленные к внешней части.
    • Значения k1 и k3:
      Размеры k1 и k3 зависят от того, оборудован ли реактор полным кожухом или системой обогрева/охлаждения с полутрубами.
      Для полного кожуха используйте значения перед косой чертой (/).
      Для полутруб используйте значения после косой черты (/).
    • Параметры привода
      Только для справки: указанные параметры привода приведены для справочных целей.
      Окончательный выбор типа редуктора будет определен исходя из конкретных требований применения.

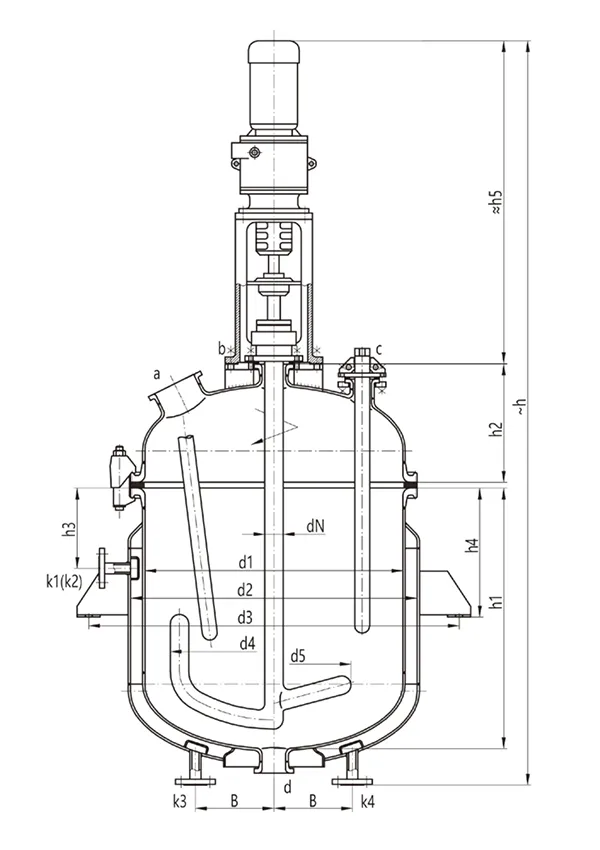

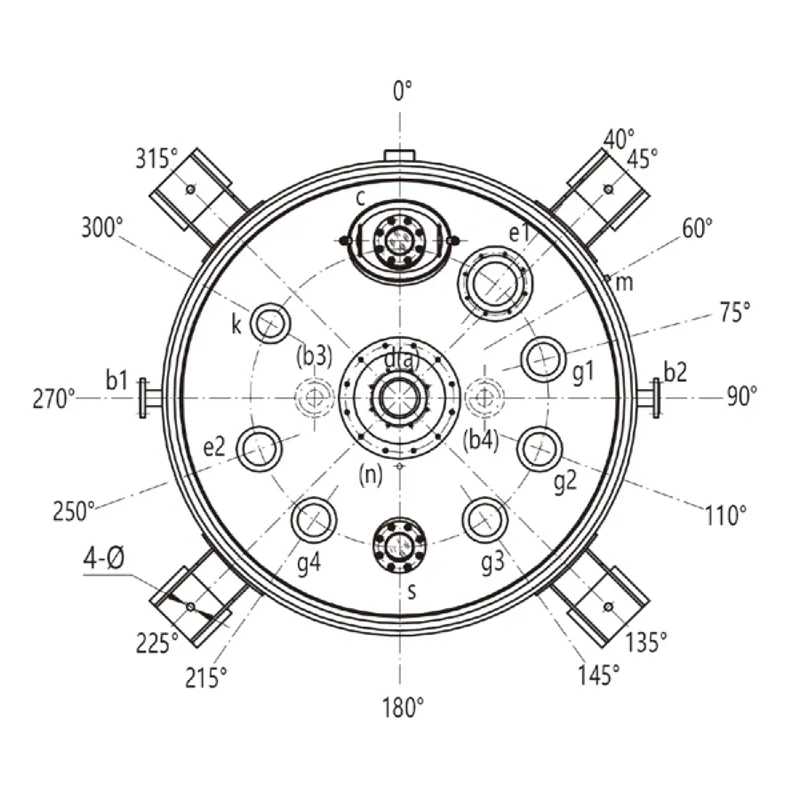

    Проектный чертеж эмалированного реактора K8000L-K16000L
    • Проектный чертеж эмалированного реактора K8000L-K16000L

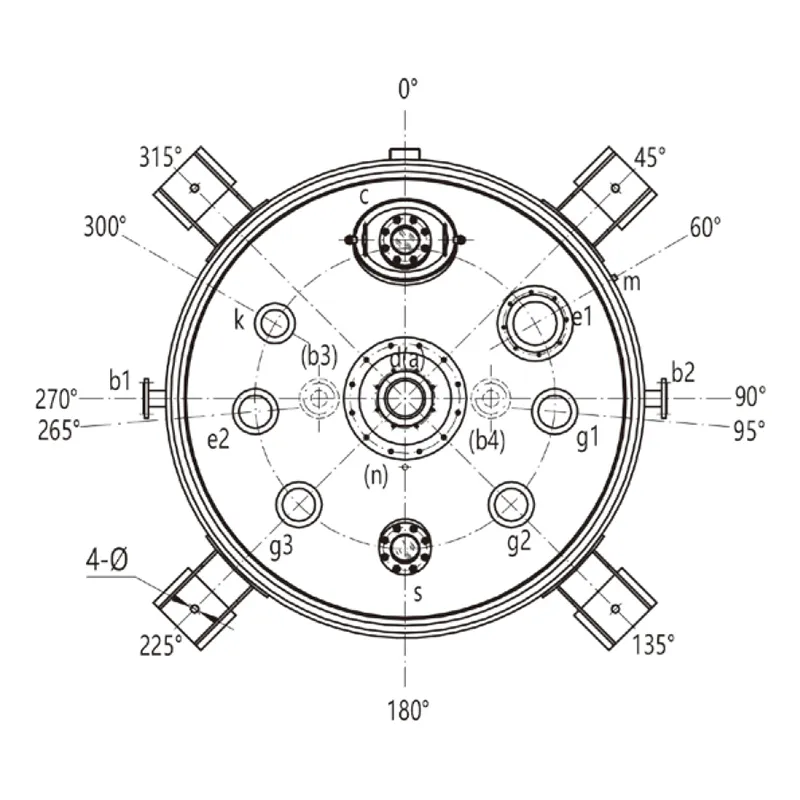

      Чертеж K8000L (вид сверху)
    • Проектный чертеж эмалированного реактора K8000L-K16000L
      Чертежи K10000L-K16000L (вид сверху)
      Внутренний сосуд Рубашка
    Расчетное давление
    (МПа)    		 0.2 0.6
    Расчетная температура
    ( ℃ )    		 -19~200 -19~200
    Технические характеристики (Единица измерения: мм)
    Модель K 8000 K10000 K12500 K16000
    Номинальная емкость (л) 8000 10000 12500 16000
    Общая емкость (л) 10380 12870 15380 18500
    Расчетная емкость (Примечание 1) (л) 8897 10930 13440 16000
    Емкость рубашки (л) 1724 1940 2324 2500
    Площадь теплообмена (м²) 19.6 21.54 26.5 28.0
    Площадь теплообмена полутрубной рубашки (м²) 9.4 10.5 12.4 14.5
    Референтная масса (кг) 7560 8380 9950 12550
    Размеры (мм) d1 2000 2200 2200 2400
    d2 2200 2400 2400 2600
    d3 (Примечание 2) 2763 2964 2964 3238
    h1 3000 3060 3720 3740
    h2 710 770 770 825
    h3 380 400 400 460
    h4 830 850 850 900
    h 5930 6010 6690 6850
    B1 400 470 470 470
    B2 700 700 700 700
    Φ 36 36 36 36
    DN патрубков сосуда (мм) a 125 150 150 150
    C 300x400 300x400 300x400 450
    d 200 200 200 200
    e1 200 200 200 200
    e2 150 200 200 200
    g1 150 150 150 150
    g2 150 150 150 150
    g3 150 150 150 150
    g4 / 150 150 150
    S 125 125 125 125
    k 125 125 125 125
    DN патрубков рубашки (Примечание 3) (мм) b1 65/65 80/65 80/65 100/65
    b2 65 80 80 100
    b3 65/65 80/65 80/65 100/65
    b4 65 80 80 100
    m G3/4” G3/4” G3/4” G3/4”
    n G1/2” G1/2” G1/2” G1/2”
    Привод (Примечание 4) (мм) dN 110 110 110 110
    h5 2000 2000 2020 2090

    Примечания

    • Расчетная емкость
      Объем измеряется под фланцем высокой шейки и не включает объем, занимаемый самим фланцем.
    • Варианты опор:
      Тип опоры для удержания реактора может быть указан заказчиком при оформлении заказа. Если предпочтение не указано, по умолчанию используются проушины, прикрепленные к внешней части.
    • Значения b1 и b3:
      Размеры b1 и b3 зависят от того, оборудован ли реактор полной рубашкой или системой обогрева/охлаждения с полутрубами.
      Для полной рубашки используйте значения перед косой чертой (/).
      Для полутруб используйте значения после косой черты (/).
    • Параметры привода:
      Только для справки: указанные параметры привода приведены для справочных целей.
      Фактический выбор: окончательный выбор типа редуктора будет определен исходя из конкретных требований применения.
