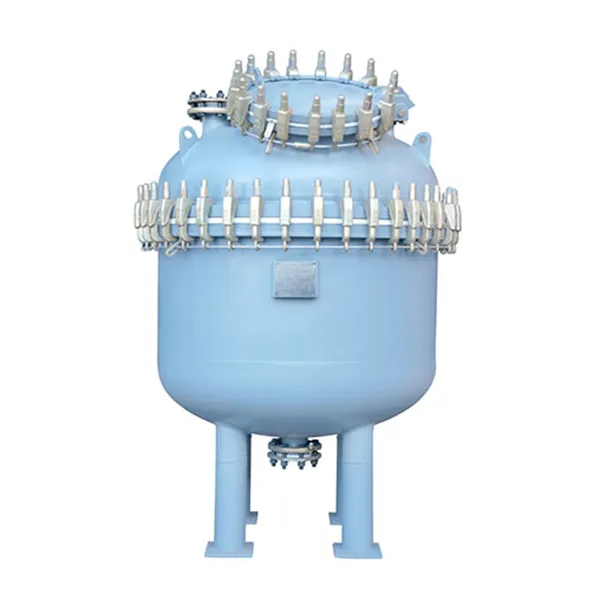

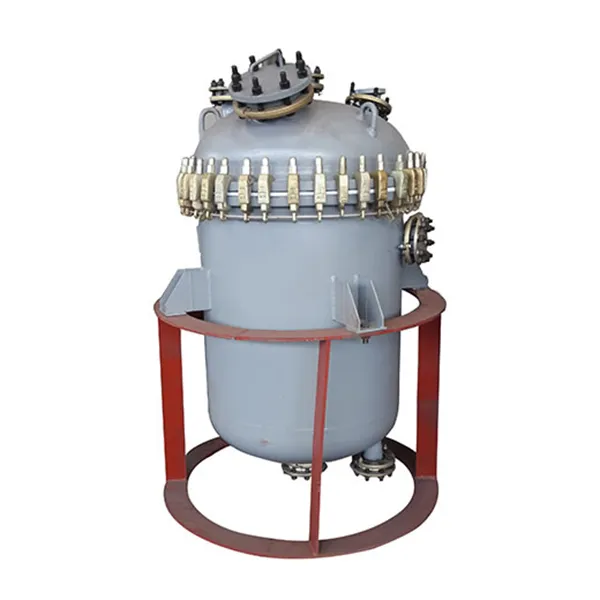

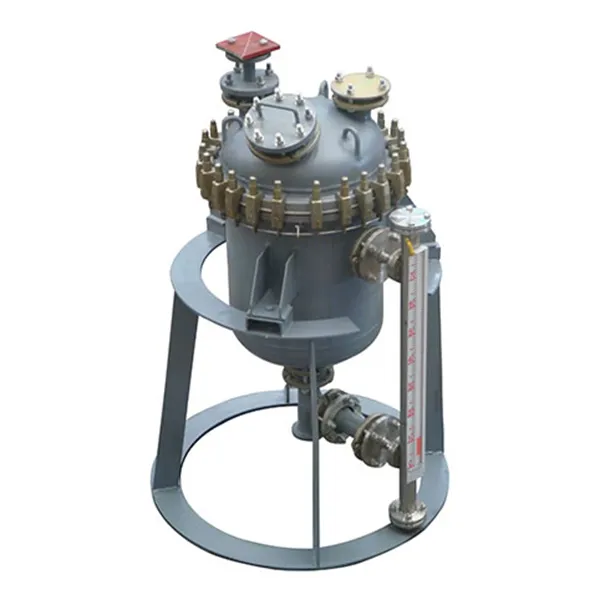

Эмалированный сборник серии K имеет разъемную конструкцию и относительно небольшой объем. Это означает, что крышка крепится к корпусу с помощью зажимов и уплотнения. Такая конструкция намного облегчает процесс техобслуживания и замены деталей. Тем не менее, данные емкости отличаются превосходной коррозиестойкостью, надежностью, стабильностью эмалированного покрытия и долгим сроком службы.
В зависимости от объема мы можем предложить широкий модельный ряд эмалированных сборников открытого типа, включая K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L и т.д. Также доступно производство нестандартных моделей на основании особых требований заказчика.
Внутренняя емкость | |
Расчетное давление ( МПа ) |
ATM |
Расчетная температура ( ℃ ) |
-19 ℃ ~ + 150℃ |

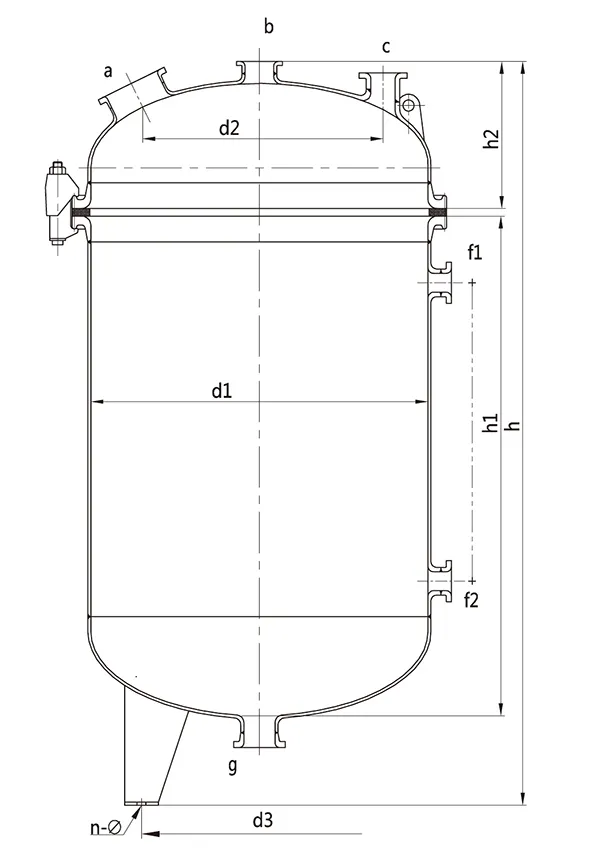

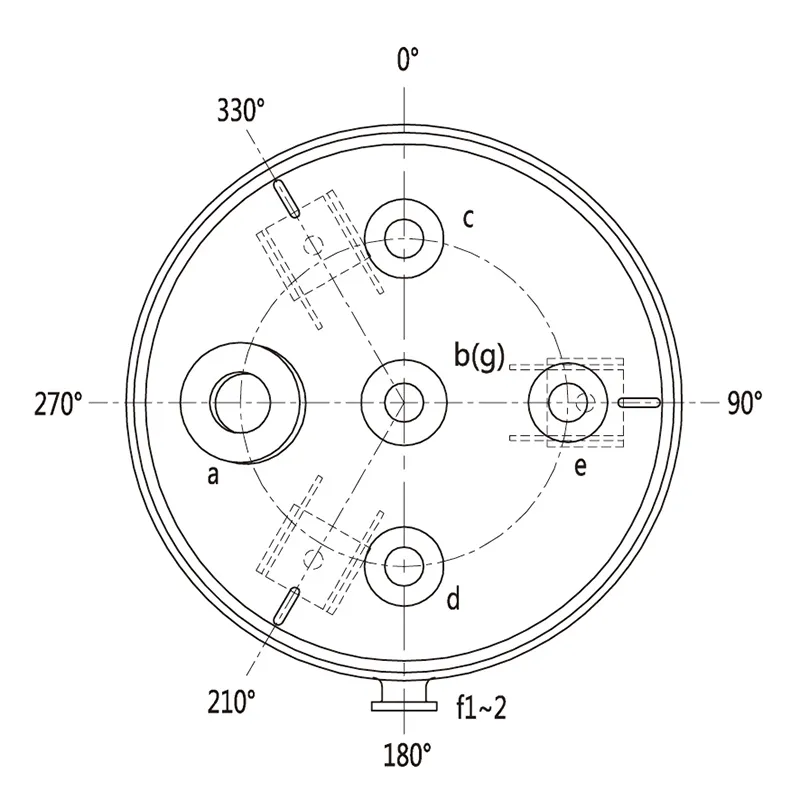

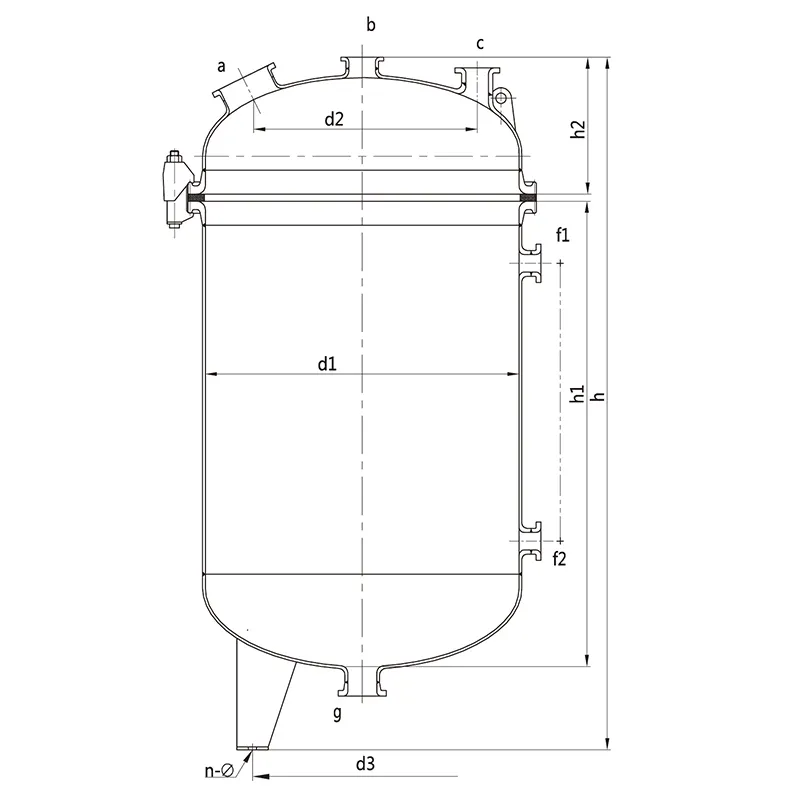

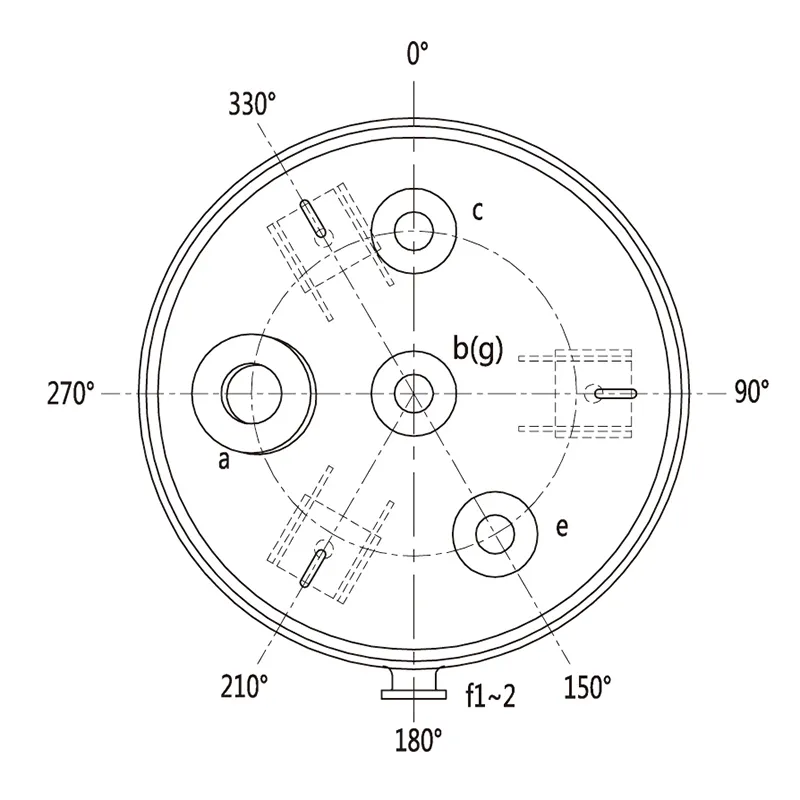

Знак | Обозначение знака |
a | Люк |
b | Отверстие для ввода раствора |
c, d, e | Патрубок |
f1, f2 | Отверстие для уровнемера |
g | Отверстие для выхода раствора |
Единица измерения: мм | ||||||||||||
Модель | ||||||||||||
Номинальный объем (л) | 50 | 100 | 200 | 300 | 500 | 1000 | 1500 | 2000 | ||||
Общий объем (л) | 80 | 155 | 294 | 447 | 740 | 1480 | 2020 | 2800 | ||||
Расчетный объем ( см . Примечание 1 ) ( л ) | 61 | 121 | 237 | 362 | 620 | 1270 | 1670 | 2370 | ||||
Вес оборудования ( кг ) | 95 | 160 | 210 | 285 | 395 | 716 | 970 | 1266 | ||||
Основные габаритные размеры | d1 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1300 | |||
d2 | 320 | 350 | 420 | 420 | 480 | 600 | 720 | 780 | ||||
d3 | 280 | 350 | 420 | 490 | 560 | 700 | 700 | 910 | ||||
h1 | 520 | 660 | 890 | 1000 | 1310 | 1695 | 1580 | 1895 | ||||
h2 | 249 | 274 | 309 | 334 | 390 | 439 | 490 | 514 | ||||
h | 1150 | 1095 | 1340 | 1750 | 1885 | 2310 | 2240 | 2670 | ||||
n-Φ | 3-Φ15 | 3-Φ20 | 3-Φ20 | 3-Φ25 | 3-Φ25 | 3-Φ25 | 3-Φ25 | 3-Φ25 | ||||
Патрубки ( Ду ) | a | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 300×400 | |||
b | 65 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | ||||
c | 65 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | ||||
d | / | / | / | / | / | 80 | 80 | 80 | ||||
e | 65 | 65 | 65 | 65 | 65 | 80 | 80 | 80 | ||||
f1 | / | 65 | 65 | 65 | 65 | 65 | 65 | 65 | ||||
f2 | / | 65 | 65 | 65 | 65 | 65 | 65 | 65 | ||||
g | 65 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | ||||
Примечание 1: Расчетный объем: объем при использовании воротникового фланца. |
Компания Taiji имеет многолетний опыт в строительстве и поставке оборудования, облицованного стеклом, для дальнейшего использования в химической, фармацевтической, пищевой промышленности. Мы имеем всю необходимую сертификацию для производства изделий из стекла видов ASME, PED и RTN. Выбор, компоновка и производство технологического оборудования, облицованного стеклом, и его запасных частей имеют решающее значение для обеспечения надёжности их использования, а также важны для обеспечения безопасной обработки и хранения коррозионных, ядовитых и опасных химикатов. Стальное оборудование, облицованное стеклом производства нашей компании, такое как реактор, резервуар для хранения и резервуар высокого давления, производятся по общепризнанным международным стандартам в химической обрабатывающей промышленности. Компания Taiji также производит оборудование по вашим индивидуальным технологическим требованиям.
