Эмалированный реактор с электронагревом

Основные характеристики
1. Эмалированные реакторы с электронагревом отличаются высокой скоростью нагрева, отличной устойчивостью к высоким температурам и коррозии, отсутствием воздействия на окружающую среду, простотой эксплуатации и т.д.
2. Данный вид химического оборудования производится по передовым китайским и зарубежным технологиям. Такие реакторы нашли широкое применение в фармацевтической, химической, пищевой, легкой и других отраслях промышленности.
3. Эмалированный химический реактор состоит из корпуса, крышки, мешалки, рубашки, нагревательной трубы, опор, привода, уплотнения и других элементов. Тип материалов и патрубков может быть определен заказчиком в зависимости от условий эксплуатации. Мы также можем предложить услуги по разработке и производству нестандартных моделей.
4. Внутренняя поверхность реактора покрыта высококачественной эмалью TJ09, что обеспечивает высокую надежность и превосходную устойчивость к коррозии, механическим воздействиям и резким изменениям температуры.
5. В Taiji мы предлагаем широкий модельный ряд наших эмалированных реакторов с электронагревом, которые отличаются объемом резервуара: K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, K3000L, K4000L, K5000L и т.д.

Принцип работы
Эмалированный химический реактор использует электрический нагревательный стержень для нагрева масляного теплоносителя в рубашке. Для контроля нагревательного стержня используется прибор измерения и регулировки температуры. Когда температура нагрева достигает требуемого уровня, стержень отключится. Таким образом поддерживается постоянная температура.

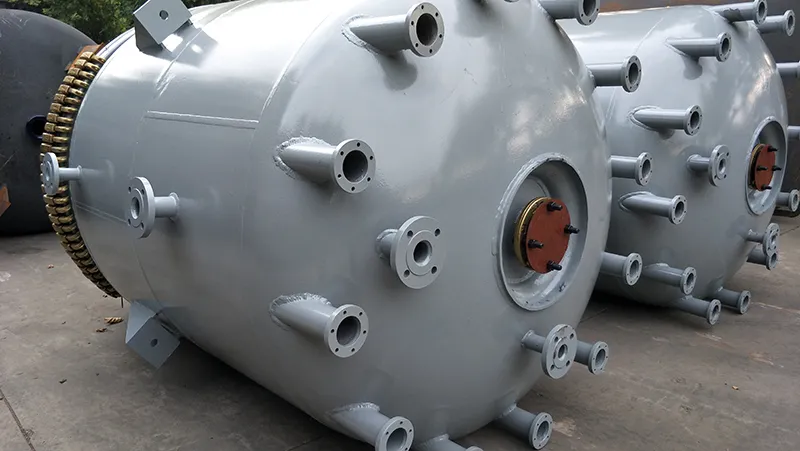

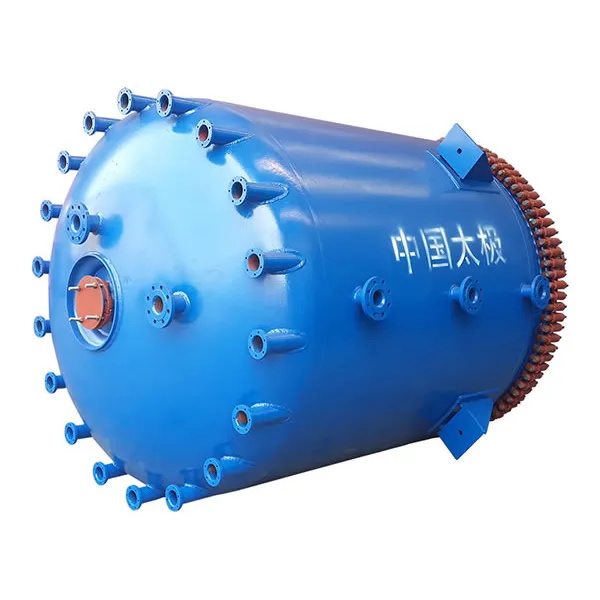

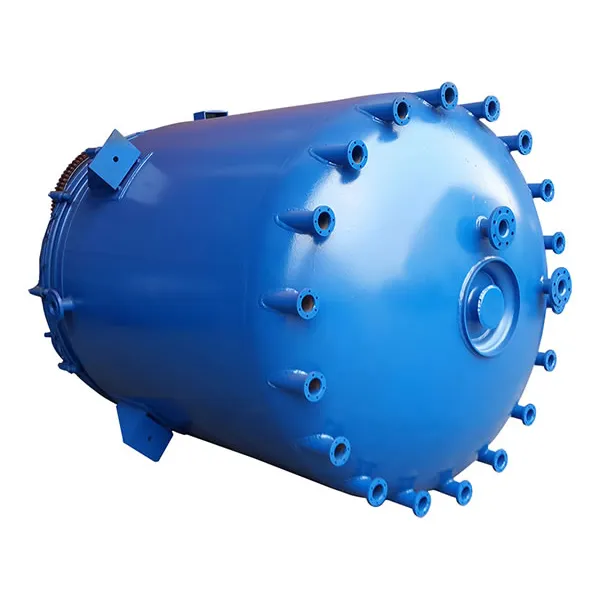

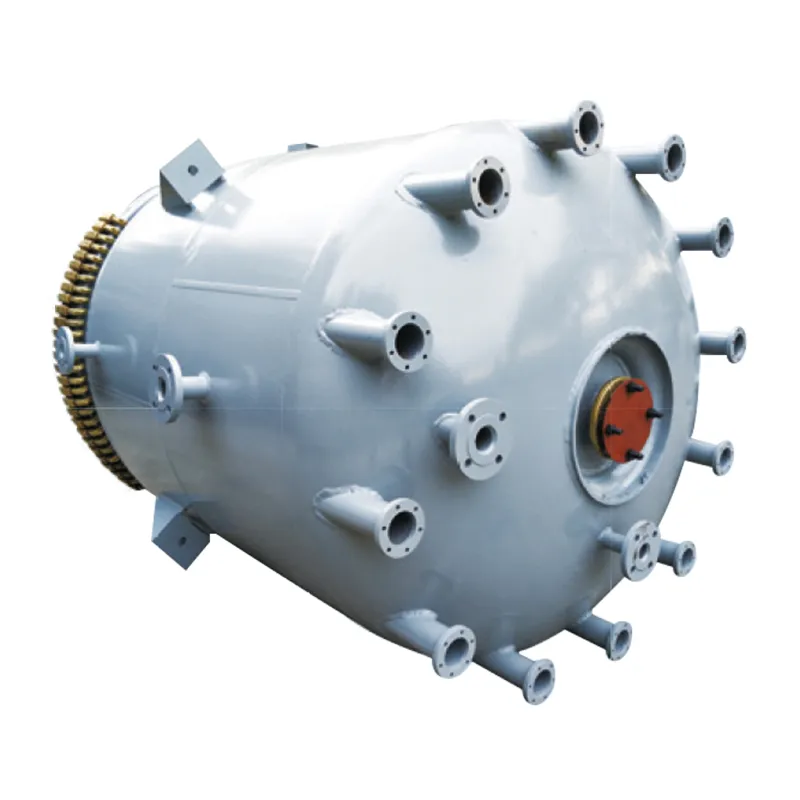

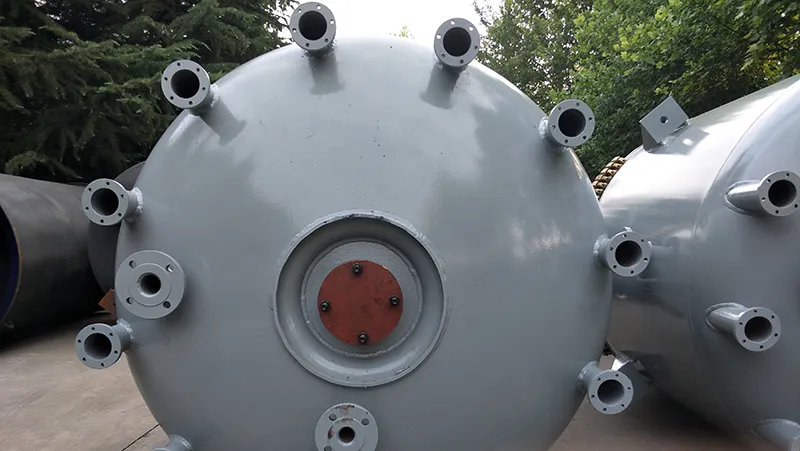

Образцы продукции
Технические параметры эмалированных реакторов с электронагревом

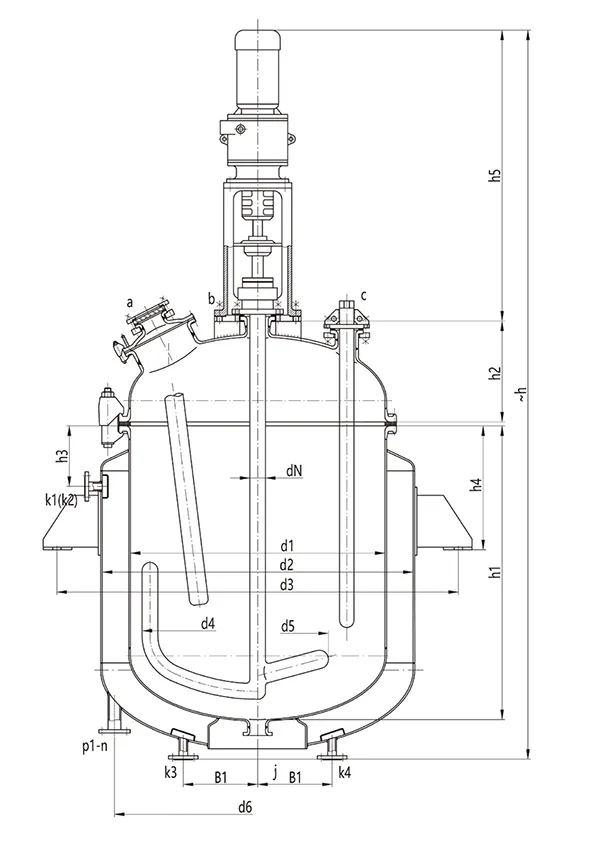

Чертеж

Внутренняя емкость Рубашка
Расчетное давление
(МПа)
0 , 4/0 , 6/1 ,0 ATM
Расчетная температура
( ℃ )
-19 ℃ ~ + 200 ℃ -19 ℃ ~ + 200 ℃
Единица измерения: мм
Модель K50L K100L K200L K300L K500L K1000L K1500L K2000L K3000L K4000L K5000L
Номинальный объем ( л ) 50 100 200 300 500 1000 1500 2000 3000 4000 5000
Общий объем ( л ) 102 180 325 483 743 1616 2172 2640 4170 5140 6470
Расчетный объем (см. Примечание 1) (л) 71 128 247 369 588 1244 1714 2180 3370 4334 5443
Объем рубашки (л ) 84 115 174 218 307 476 300 387 461 774 73
Поверхность теплообмена ( м 2 ) 0 , 34 0 , 66 1 , 26 1 , 75 2 , 64 4 , 55 5 , 76 7 , 23 9.33 11.85 13.74
Вес оборудования ( кг ) 446 527 697 966 1174 1885 2280 2535 3555 4055 4940
Основные габаритные размеры d1 500 600 700 800 900 1200 1300 1300 1600 1600 1750
d2 700 800 900 1000 1100 1400 1450 1450 1750 1750 1900
d3 809 918 1028 1130 1230 1571 1622 1622 1964 1964 2152
d6 608 708 810 910 1010 1312 1389 1389 1690 1690 1840
h 1835 1980 2245 2595 3035 3500 3700 4050 4210 4650 4820
h1, h2… Такие же спецификации, что и у эмалированного генератора открытого типа
Патрубки ( Ду ) a , b, c, d… Патрубки соединения с рубашкой имеют такие же спецификации, что и у эмалированного реактора открытого типа
Патрубки рубашки ( Ду ) p 65 65 65 65 65 65 65 65 65 65 65
p1-n p1-4 p1-6 p1-6 p1-6 p1-9 p1-12 p1-12 p1-12 p1-15 p1-15 p1-18
k1, k2… Такие же спецификации, что и у эмалированного генератора открытого типа
Привод DN 40 40 50 65 65 80 80 80 95 95 95
h5 950 950 953 1170 1170 1320 1320 1320 1360 1360 1360
Примечание 1: Расчетный объем: объем при использовании воротникового фланца.
