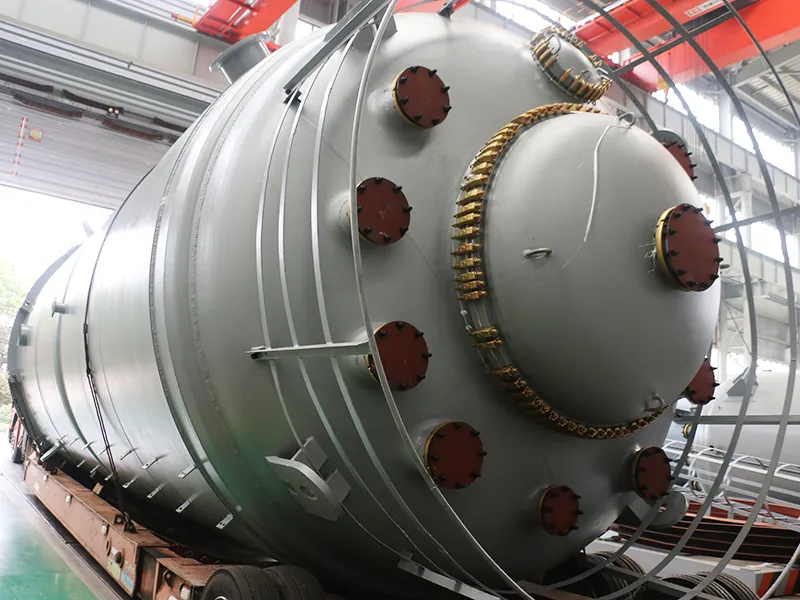

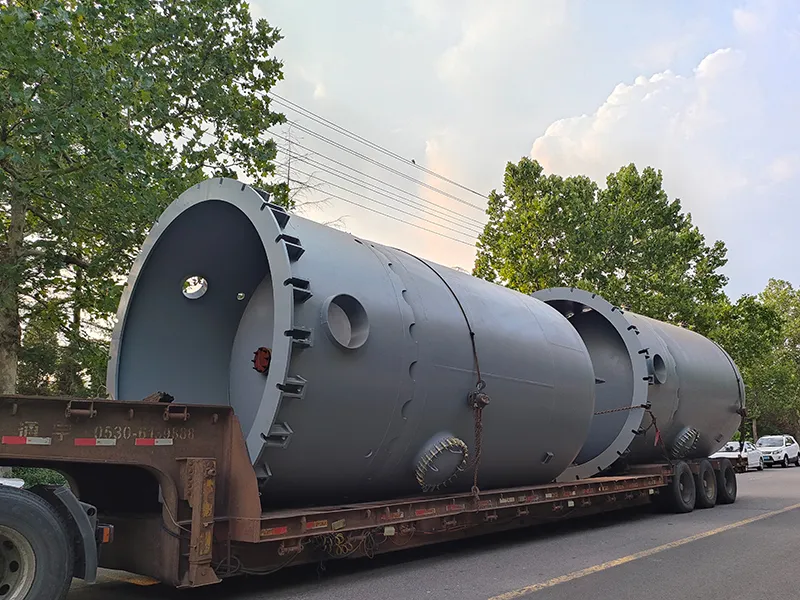

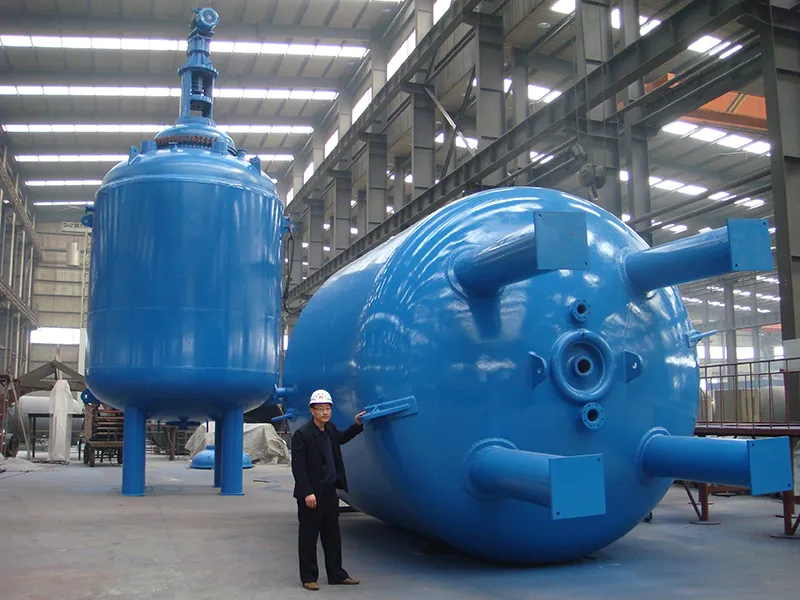

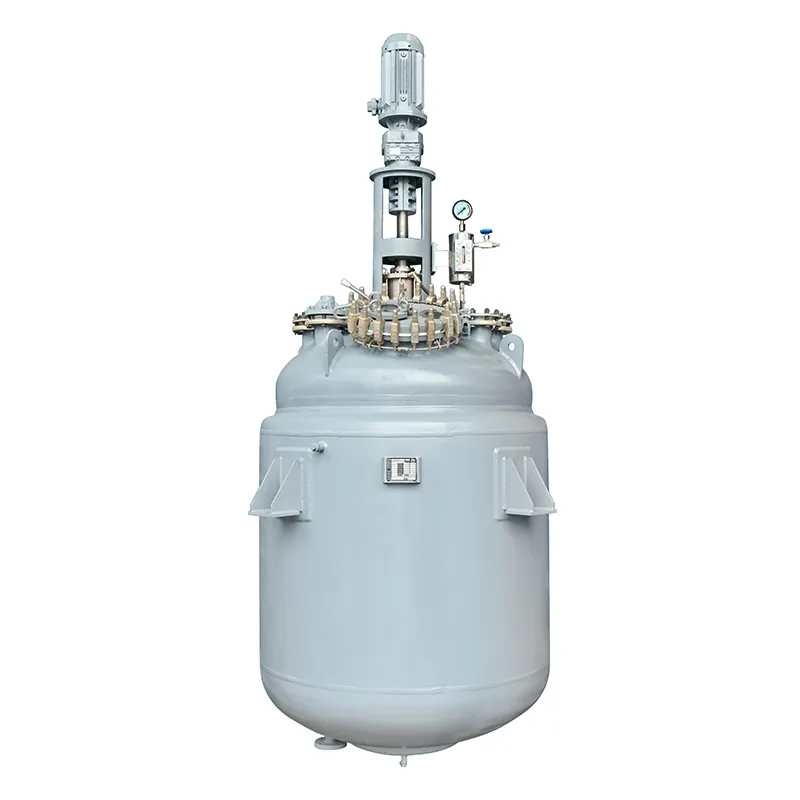

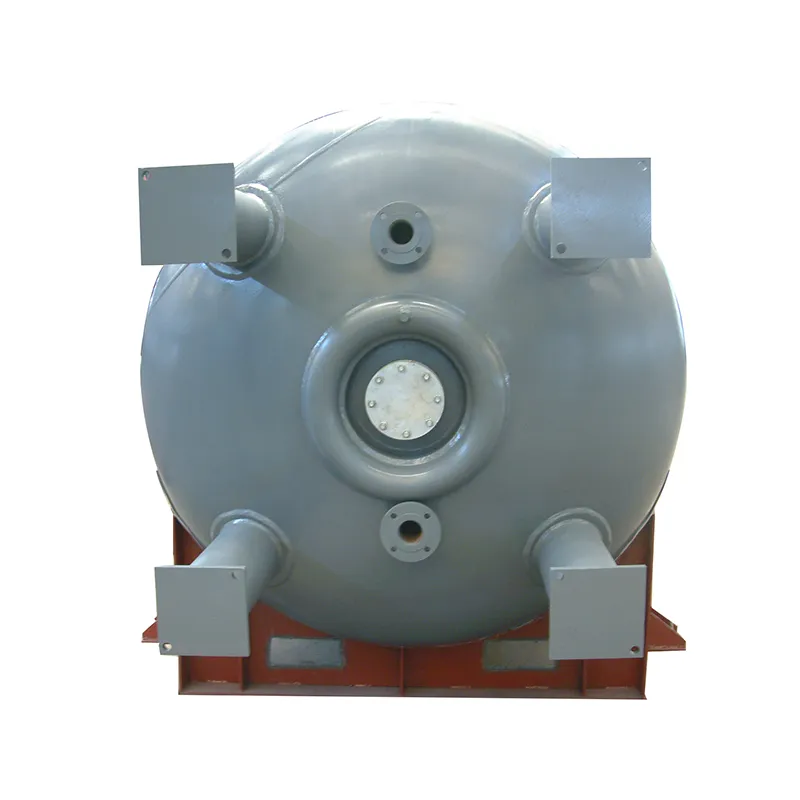

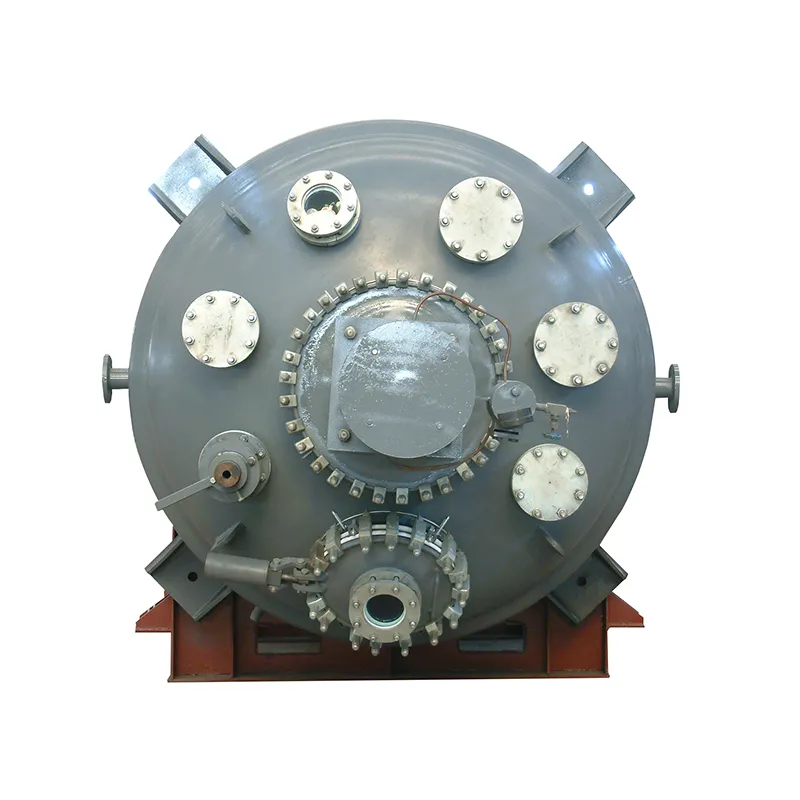

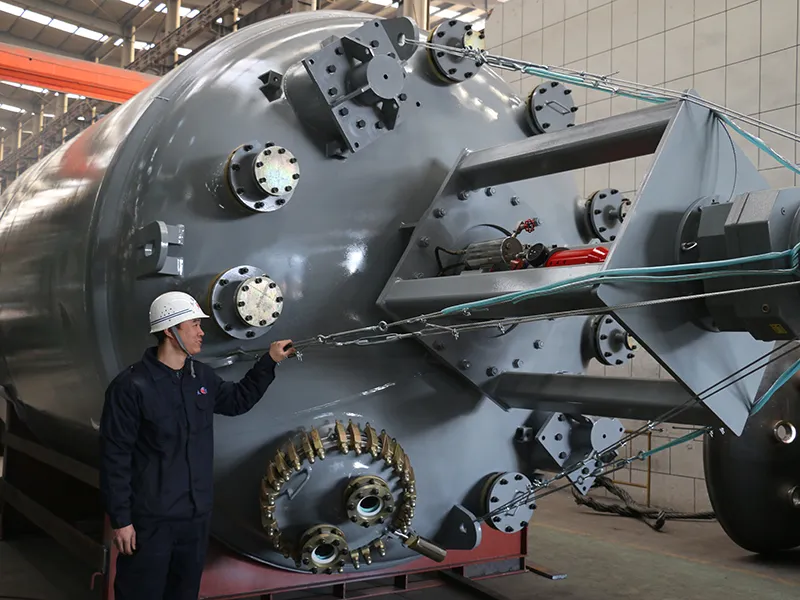

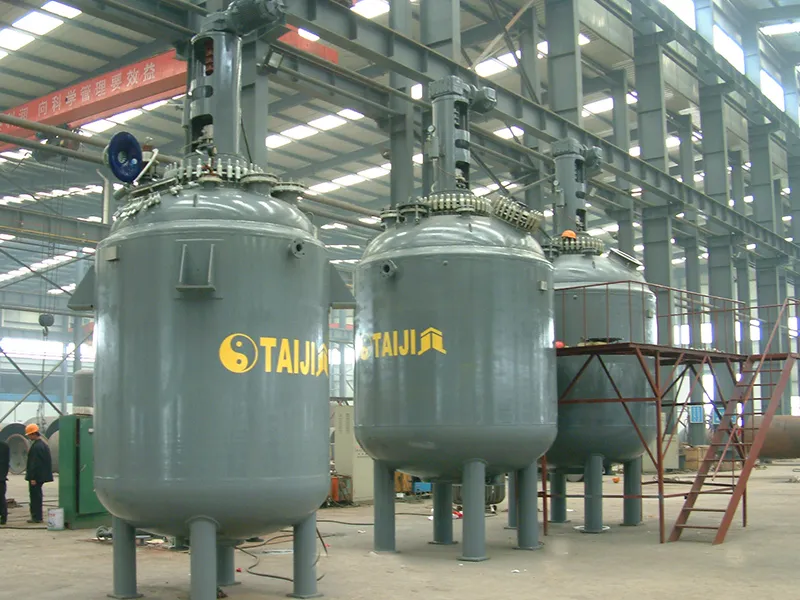

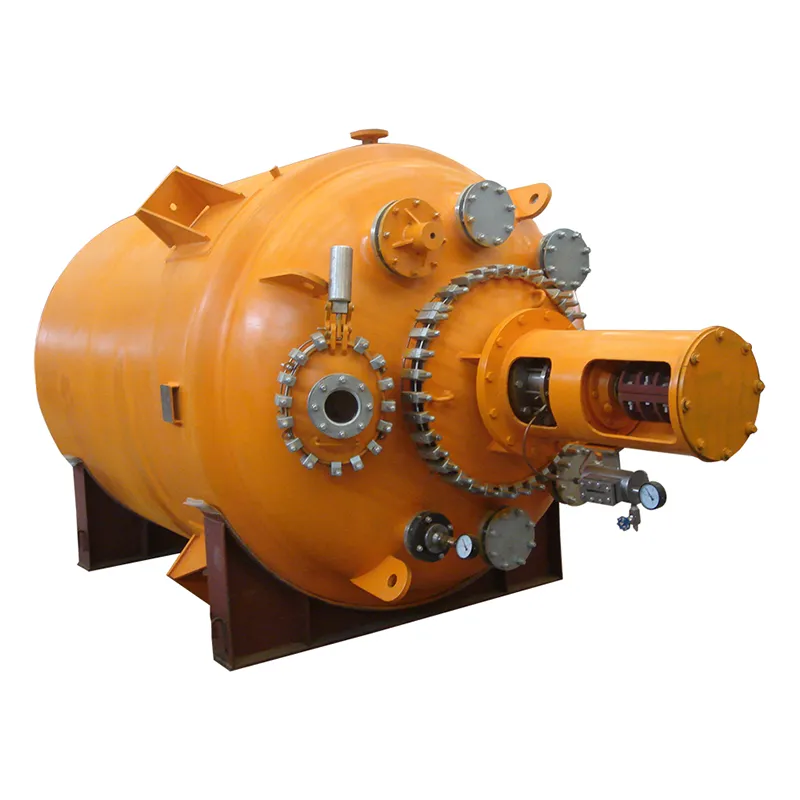

Эмалированный реактор закрытого типа серии F имеет цельную конструкцию, что означает, что крышка и корпус не могут быть отделены. В связи с этим люк должен быть расположен в верхней части реактора для того, чтобы облегчить доступ операторам для проведения техобслуживания и замены деталей.

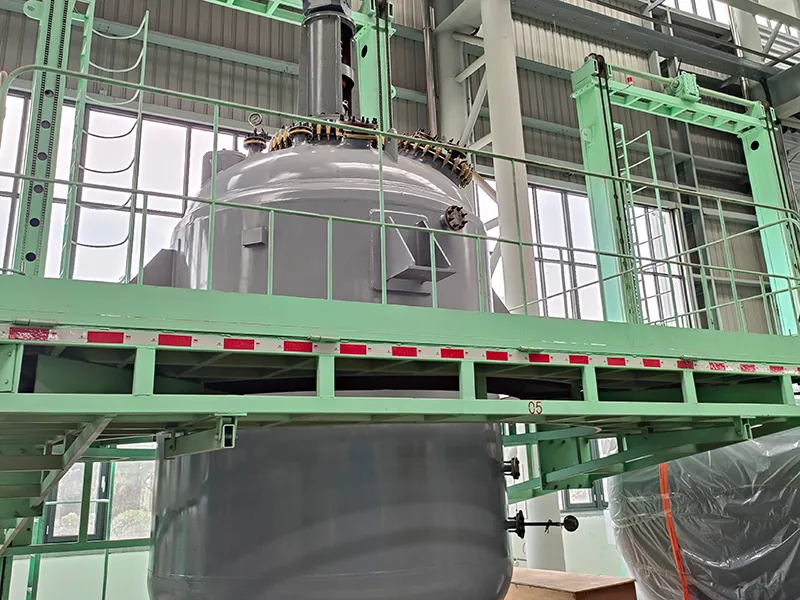

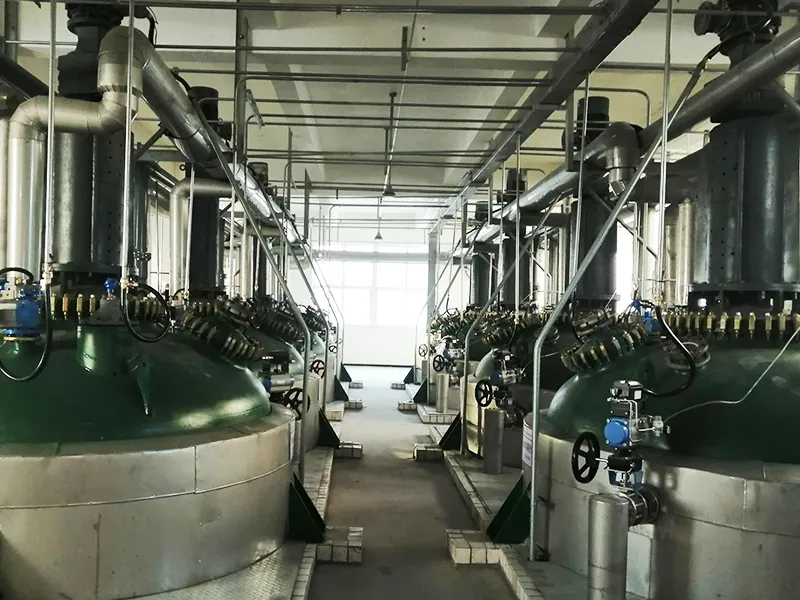

Он предназначен для проведения химических реакций в больших объемах при крупномасштабном производстве.
Как и реактор открытого типа, данный химический реактор производится из высокопрочной эмали TJ09 с применением проверенных технологий и процессов. Эмаль устойчива к коррозии, ударам, изменениям температуры и появлению трещин, а также отличается высокой долговечностью.
Мы можем предложить услуги по проектированию и производству нестандартных эмалированных реакторов в соответствии с требованиями заказчиков. .

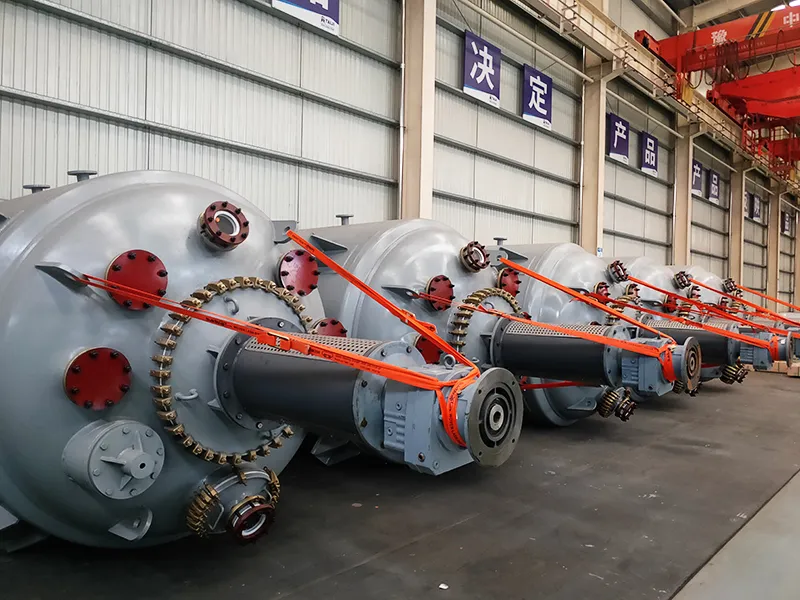

В зависимости от объема мы предлагаем различные модели реакторов закрытого типа: F1500L, F2000L, F3000L, F4000L, F5000L, F6300L, F8000L, F10000L, F12500L, F16000L, F20000L, F30000L, F50000L и т.д.
Отправить запрос
Технические параметры эмалированных реакторов закрытого типа
Отправить запрос
Внутренняя емкость
Рубашка
Расчетное давление
( МПа )
0 , 4/0 , 6/1 , 0
0 , 6
Расчетная температура
(℃)
-19 ℃ ~ + 200 ℃
-19 ℃ ~ + 200 ℃

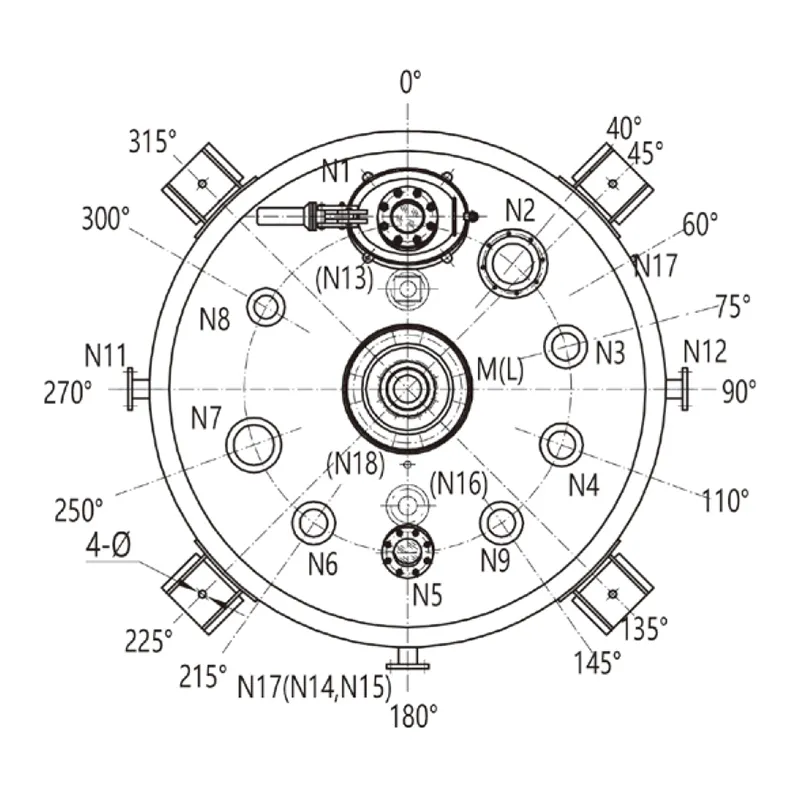

Знак
Значение знака
a
Люк
b
Канал для ввода раствора
c
Гильза термопары

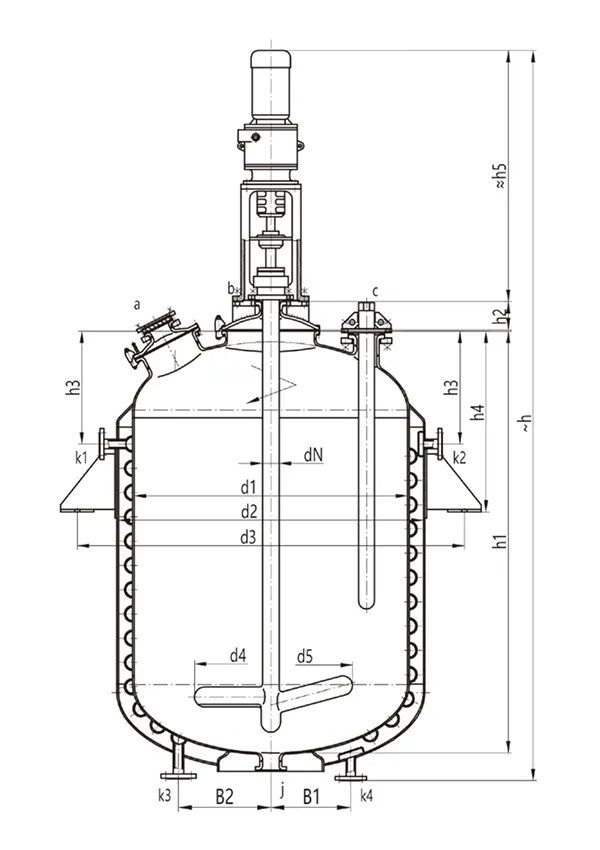

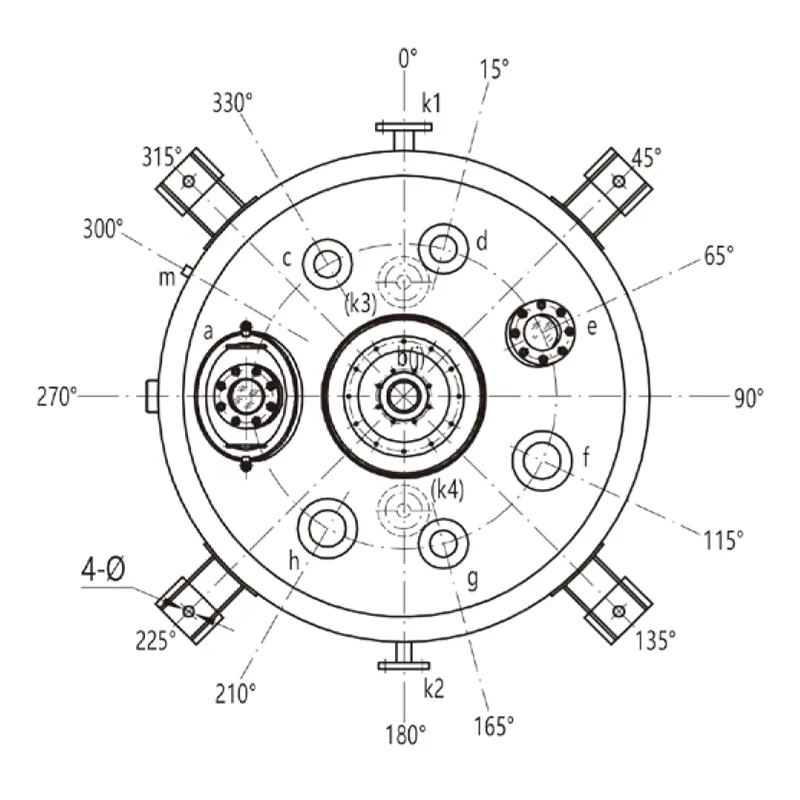

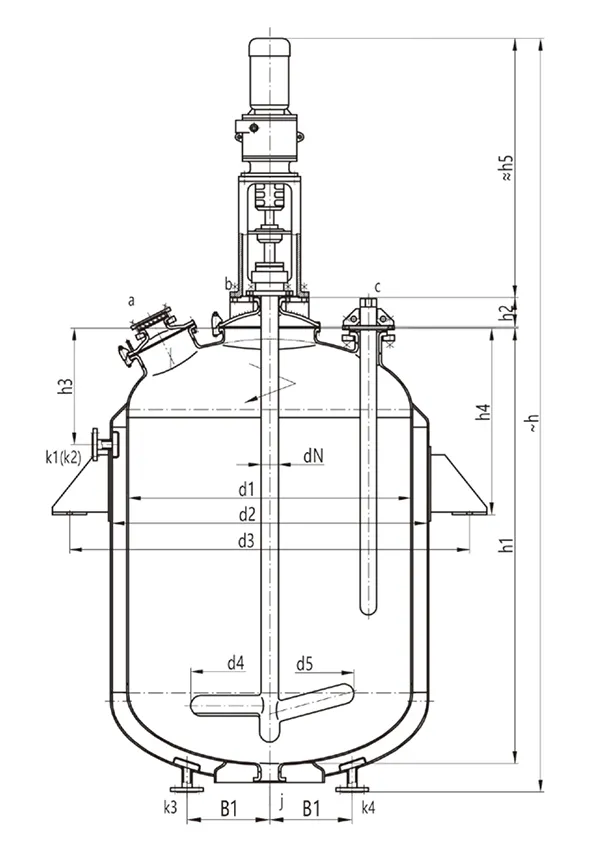

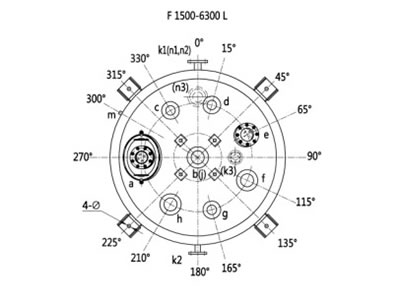

d, f, g, h
Патрубок
e
Смотровое стекло
j
Канал для выхода раствора
k1, k2, k3
Вход / выход теплоносителя
n1, n2, n3
Распылительный штуцер
m
Вентиляционное отверстие
Отправить запрос
Единица измерения: мм
Модель
F1500
F2000
F3000
F4000
F5000
F6300
Номинальный объем ( л )
1500
2000
3000
4000
5000
6300
Общий объем ( л )
2020
2470
3860
4795
6040
6900
Расчетный объем ( см . Примечание 1 ) ( л )
1990
2440
3830
4795
6016
6872
Объем рубашки (л )
301
390
495
805
898
1015
Поверхность теплообмена ( м 2 )
5 , 92
7 , 31
9 , 98
12 , 44
14 , 06
16 , 36
Вес оборудования ( кг )
2120
2380
3360
3905
4720
5200
Основные габаритные размеры
d1
1300
1300
1600
1600
1750
1750
d2
1450
1450
1750
1750
1900
1900
d3 ( см . Примечание 2)
1622
1622
1964
1964
2152
2152
d4
680
680
720
720
720
720
d5
700
700
800
800
850
850
h1
1801
2136
2250
2730
2888
3244
h2
190
190
190
190
190
190
h3
725
725
700
700
750
750
h4
975
975
1060
1060
1200
1200
B1
315
315
315
315
350
350
B2
510
510
510
510
510
510
Φ
30
30
30
30
30
30
Патрубки ( Ду )
a
300×400
300×400
300×400
300×400
300×400
300×400
b
125
125
150
150
150
150
c
100
100
100
100
125
125
d
100
100
100
100
125
125
e
125
125
125
125
125
125
f
125
125
125
125
150
150
g
100
100
100
100
125
125
h
125
125
125
125
150
150
j
100
100
125
125
125
125
Патрубки рубашки ( Ду )
k1
40
40
65
65
65
65
k2
40
40
65
65
65
65
k3
40
40
65
65
65
65
n1
50
50
65
65
65
65
n2
/
/
/
65
65
65
n3
50
50
65
65
65
65
m
G3/8''
G3/8''
G3/8''
G3/8''
G3/8''
G3/8''
Привод
DN
80
80
95
95
95
95
h5
1320
1320
1360
1360
1360
1530
Примечание 1: Расчетный объем: объем при использовании воротникового фланца.
Примечание 2: Тип опор определяется заказчиком. В случае отсутствия особых требований в стандартную комплектацию входят проушины.
Отправить запрос
Внутренняя емкость
Рубашка
Расчетное давление
(МПа )
0 , 4/0 , 6/1 , 0
0 , 6
Расчетная температура
( ℃ )
-19 ℃ ~ + 200 ℃
-19 ℃ ~ + 200 ℃

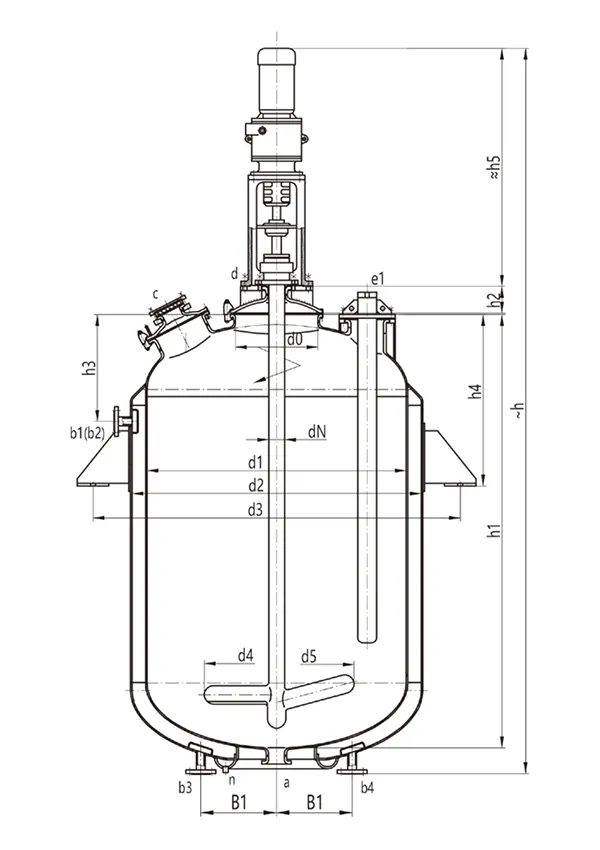

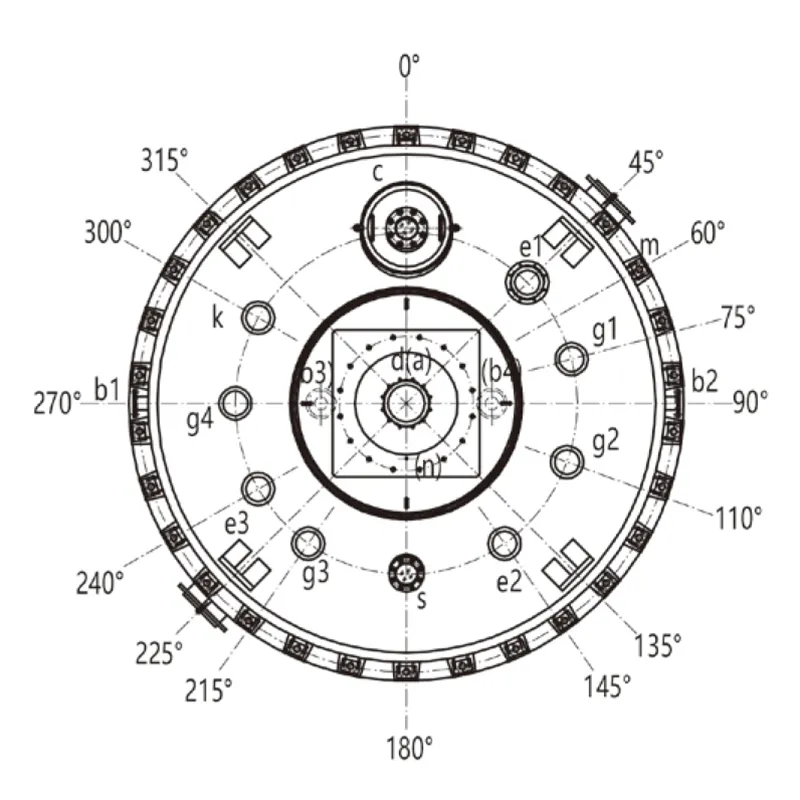

Знак
Значение знака
a
Отверстие для выхода раствора
b1,b2,b3,b4
Вход / выход теплоносителя
c
Люк
d
Канал для ввода раствора
e1
Гильза термопары
e2, g1, g2, g3, g4, k
Патрубок
h
Смотровое стекло
m
Вентиляционное отверстие
n
Отверстие для мойки

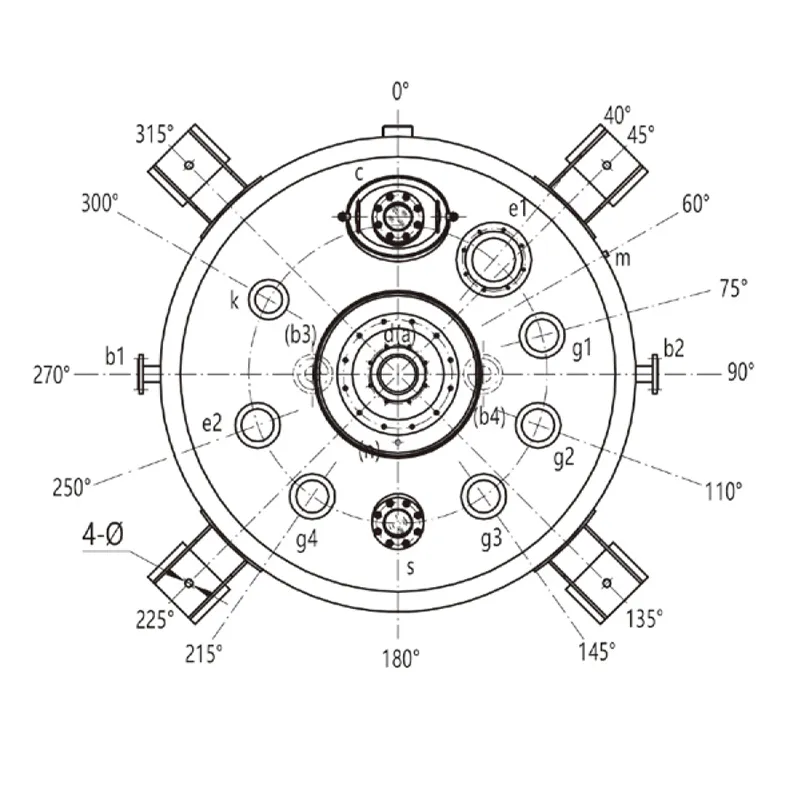

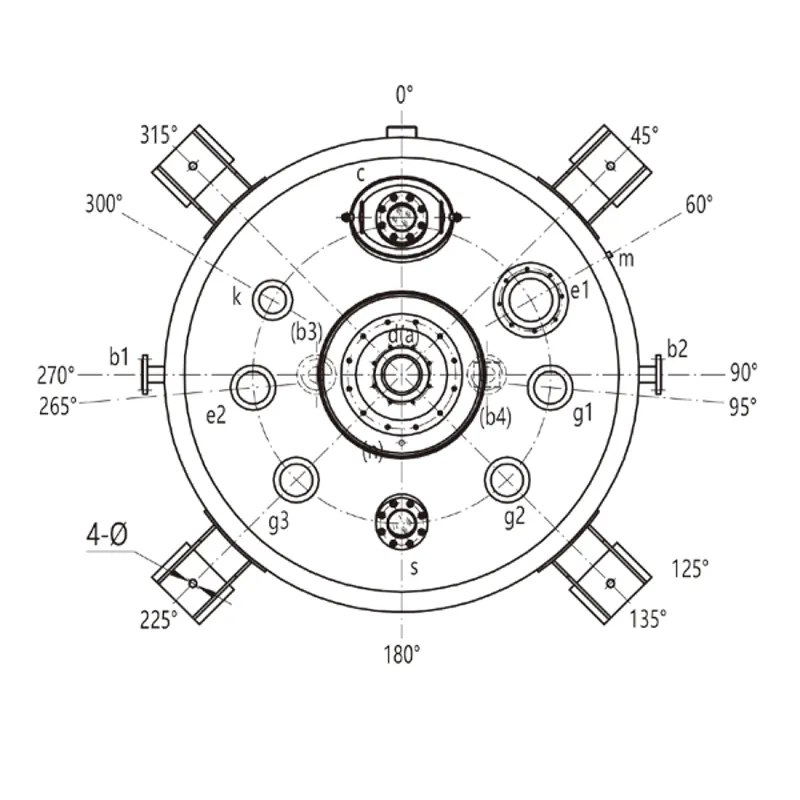

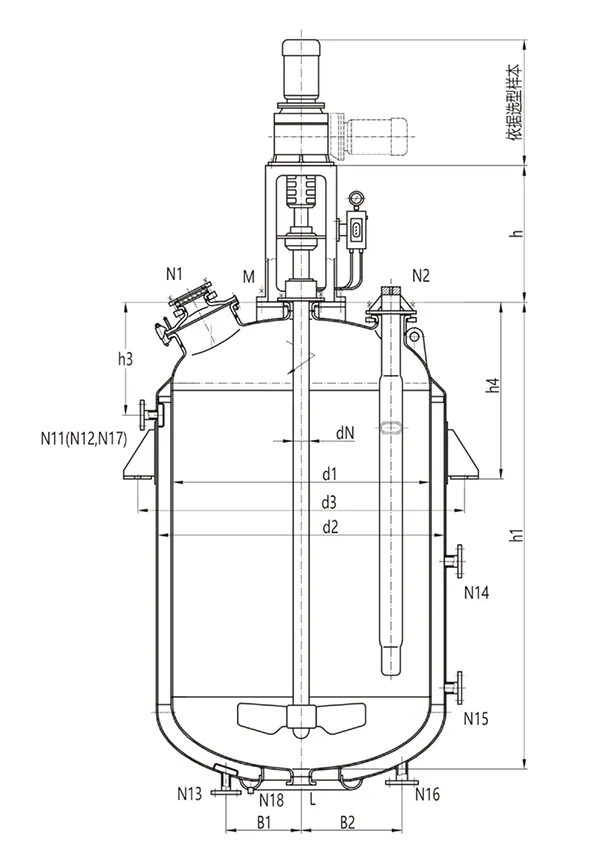

Проектный чертеж патрубков для реактора F50000L (вид в разрезе)

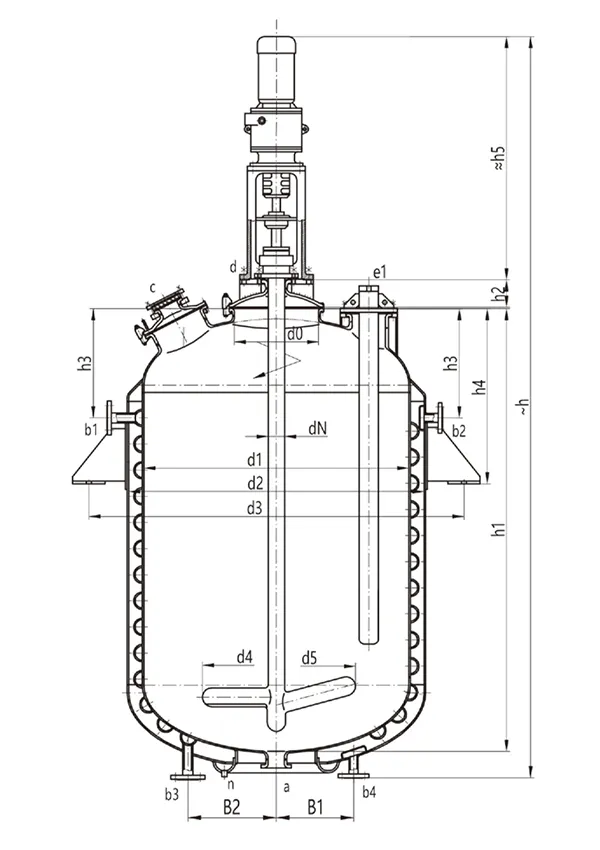

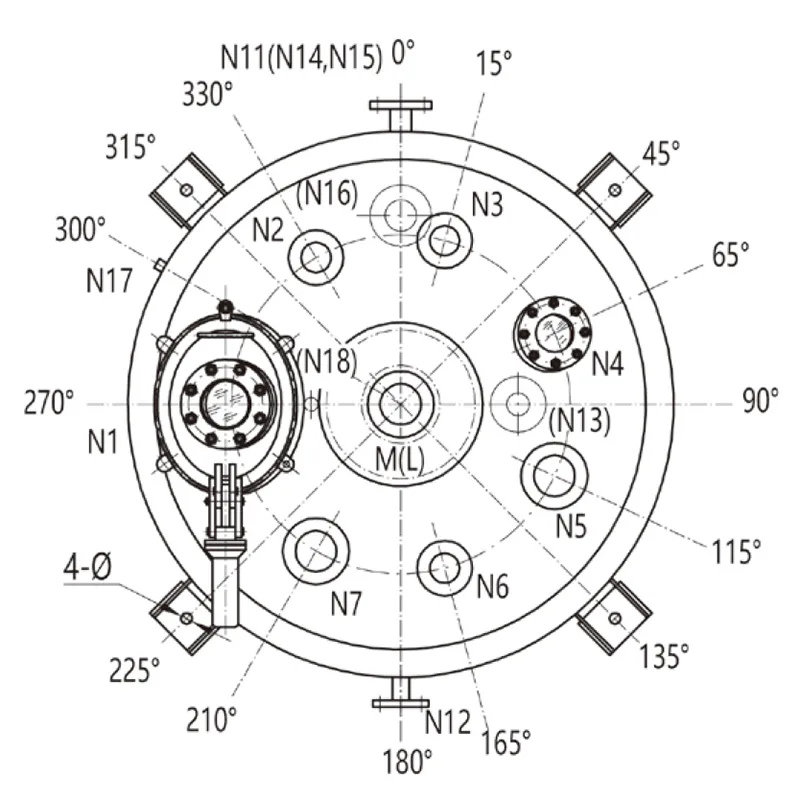

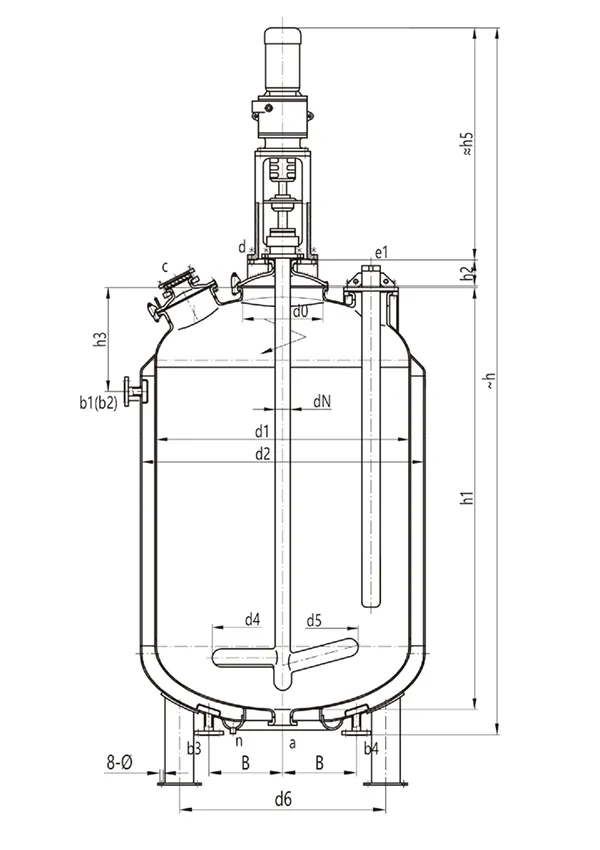

Проектный чертеж патрубков для реактора F8000L (вид в разрезе)

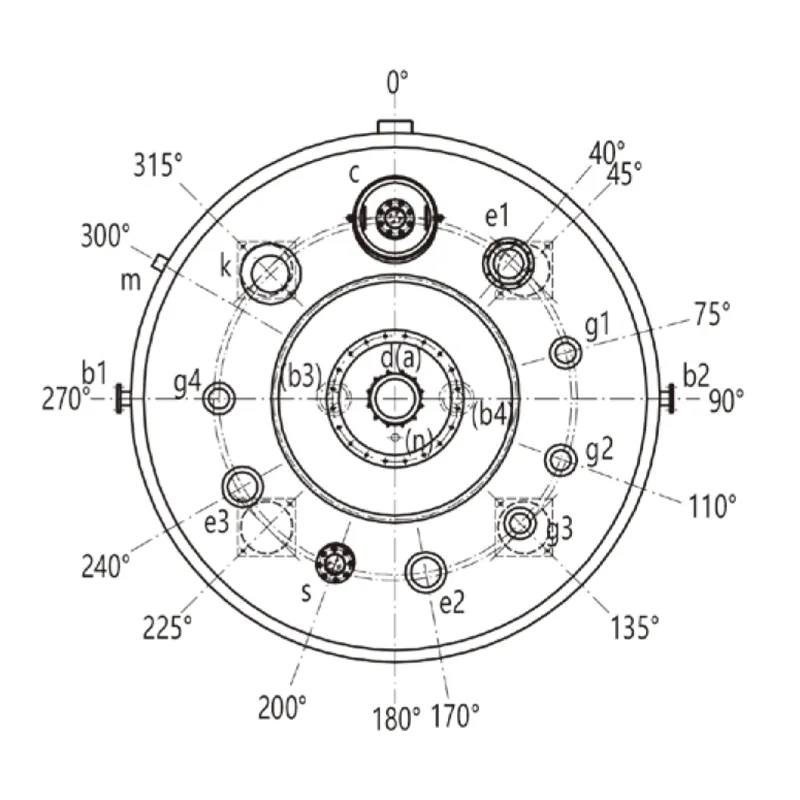

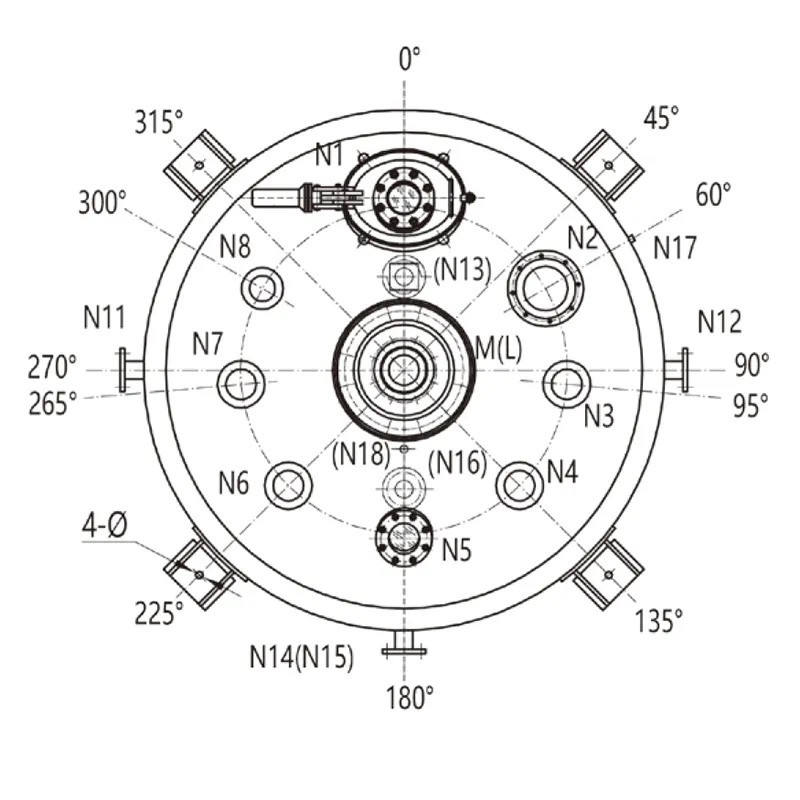

Проектный чертеж патрубков для реактора F10000L~F30000L (вид в разрезе)
Единица измерения: мм
Модель
F8000
F10000
F12500
F16000
F20000
F30000
F50000
Номинальный объем (л)
8000
10000
12500
16000
20000
30000
50000
Общий объем (л)
9105
11719
13696
17491
21835
33645
56444
Расчетный объем ( см . Примечание 1 ) ( л )
9060
11674
13651
17446
21790
33500
55514
Объем рубашки (л)
1666
1940
2243
2551
2870
3700
4520
Поверхность теплообмена ( м 2 )
18 , 38
21 , 35
24 , 89
29 , 48
34 , 04
45
34.04
Вес оборудования ( кг )
6959
7911
9342
11222
13530
19270
34590
Основные габаритные размеры
d1
2000
2200
2200
2400
2600
3000
3800
d2
2200
2400
2400
2600
2800
3200
4000
d3 ( см . Примечание 2)
2452
2703
2703
2908
3179
/
/
h1
3310
3533
4053
4346
4641
5340
5611
h2
210
210
210
210
210
260
647
h3
850
900
900
950
1000
1150
1340
h4
1200
1300
1300
1400
1550
/
/
h
5400
5600
6530
7010
7475
8835
10425
B1
400
470
470
470
470
470
470
B2
510
550
550
550
550
550
550
Φ
30
36
36
36
36
/
/
Патрубки ( Ду )
a
125
150
150
150
150
150
150
c
300×400
300×400
300×400
450
450
450
450
d
200
200
200
200
250
250
250
e1
200
200
200
200
200
200
200
e2
150
200
200
200
200
200
200
e3
/
/
/
/
/
/
200
g1
150
150
150
150
150
150
150
g2
150
150
150
150
150
150
150
g3
/
150
150
150
150
150
150
g4
150
150
150
150
150
150
150
h
125
125
125
125
125
125
125
k
125
125
125
125
125
125
125
Патрубки рубашки ( Ду )
b1
65
80
80
100
100
100
125
b2
65
80
80
100
100
100
125
b3
65
80
80
100
100
100
125
b4
/
80
80
100
100
100
100
f1
65
80
80
100
100
100
100
f2
65
80
80
100
100
100
100
f3
65
80
80
100
100
100
100
m
G3/4''
G3/4''
G3/4''
G3/4''
G3/4''
G3/4''
G3/4''
n
G1/2''
G1/2''
G1/2''
G1/2''
G1/2''
G1/2''
G1/2''
Привод
DN
110
110
110
130
140
160
160
h5
1375
1375
1375
1995
2190
2420
2640
Примечание 1: Расчетный объем: объем при использовании воротникового фланца.
Примечание 2: Тип опор определяется заказчиком. В случае отсутствия особых требований в стандартную комплектацию входят проушины.
