Эмалированные трубы и фитинги

Компания Taiji осуществляет производство широкого ассортимента эмалированных труб и фитингов, которые отлично подойдут для создания трубопровода для реакторов и сборников. Они гарантируют отсутствие протечек, что было подтверждено серией испытаний под высоким давлением. Помимо стандартной продукции мы можем разработать индивидуализированные модели на основании требований предоставленных заказчиком.

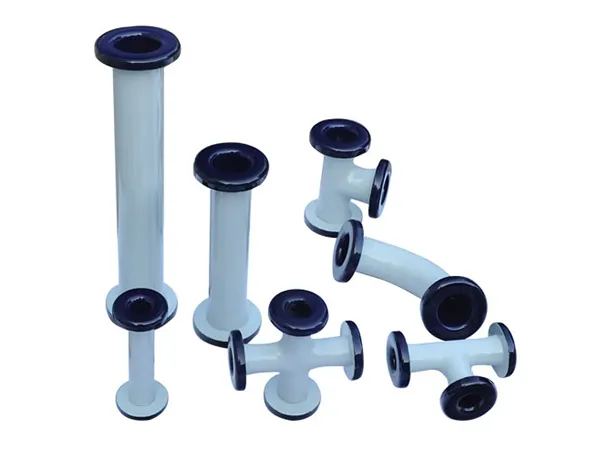

Фотогаллерея продукции
  • Эмалированная труба
  • Эмалированная крестовина
  • Эмалированная труба
  • Фитинги с эмалированным покрытием
Проектные чертежи труб и фитингов с эмалированным покрытием
Фитинги с эмалированным покрытием

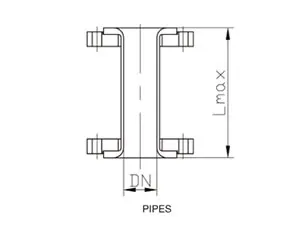

Прямая труба (мм)
DN 32 40 50 65 80 100 125 150 200 250
L max. 500 100 1500 1500 1500 1500 1500 2000 2000 2000

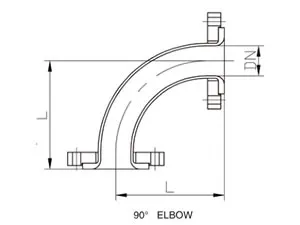

Колено 90° с эмалированным покрытием
Колено 90° (мм)
DN 32 40 50 65 80 100 125 150 200 250
L 105 110 125 135 145 155 175 200 260 310

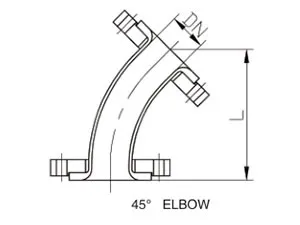

Колено 45° с эмалированным покрытием
Колено 45° (мм)
DN 32 40 50 65 80 100 125 150 200 250
L 114 118 128 135 143 155 169 191 235 274

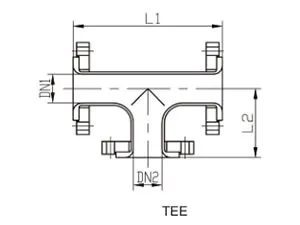

Тройник с эмалированным покрытием
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200 250
32 210/90
40 220/95 220/100
50 240/100 240/105 240/120
65 260/105 260/110 260/115 260/130
80 280/110 280/115 280/120 280/130 280/140
100 310/125 310/130 310/135 310/140 310/155
125 340/145 340/150 340/155 340/160 340/170
150 390/160 390/165 390/175 390/180 390/195
200 460/195 460/200 460/210 460/220 460/230
250 540.23 540/235 540/245 540/250 540/270

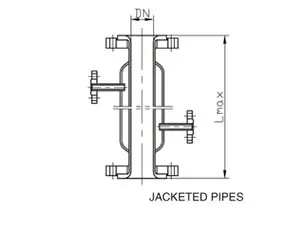

Эмалированная прямая труба с рубашкой
Труба с рубашкой (мм)
DN 32 40 50 65 80 100 125 150 200 250
L max. 500 1000 1000 1500 1500 1500 1500 2000 2000 2000

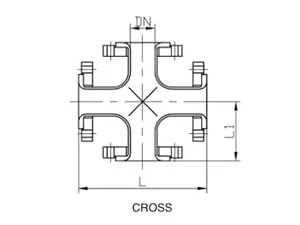

Крестовина с эмалированным покрытием
Крестовина (мм)
DN 32 40 50 65 80 100 125 150 200 250
L 210 220 220 260 280 310 340 390 460 540
L1 105 110 120 130 140 155 170 195 230 270

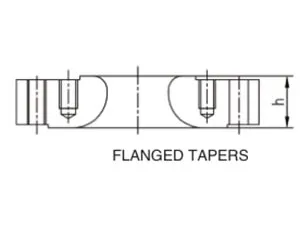

Редукционный клапан с эмалированным покрытием
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200
40 35
50 35 35
65 35 35 35
80 35 35
100 45 45 45
125 45 45 45 45
150 45 45 45 45
200 45 45 45 45
250 45 45 45 45

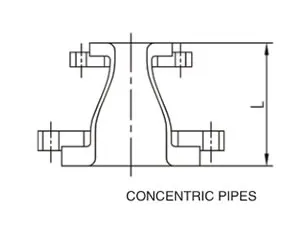

Эмалированный концентрический переход с фланцевым соединением
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200
40 145
50 155 155
65 170 170 170
80 170 170 170 170
100 190 190 190 190
125 210 210 210 210
150 230 230 230 230
200 250 250 250
250 280 280 280 280

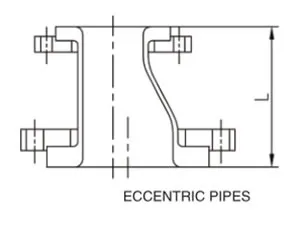

Эмалированный эксцентрический переход с фланцевым соединением
DN2
---L1/L2---
DN1
32 40 50 65 80 100 125 150 200
40 145
50 155 155
65 170 170 170
80 170 170 170 170
100 190 190 190 190
125 210 210 210 210
150 230 230 230 230
200 250 250 250
250 280 280 280 280

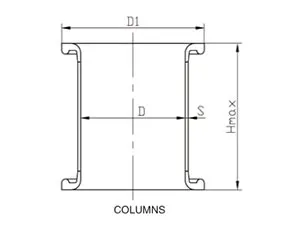

Эмалированная колонна
Номинальный диметр D D1 S H (макс.) Вес (кг)
300 300 400 8 1500 121
400 400 500 8 2000 195
500 500 600 8 2500 293
600 600 700 8 3000 290
700 700 800 10 3000 585
800 800 900 10 3000 676
900 900 1000 10 3000 770
1000 1000 1100 12 3000 1015
1100 1100 1220 12 3000 1114
1200 1200 1320 12 3000 1210
1300 1300 1430 14 3000 1527
