Разъемные фланцы для эмалированных реакторов

Специально разработанные для крепления эмалированных труб в составе эмалированного оборудования, наши разъемные фланцы имеют специальный дизайн, который отличает их от обычных фланцев. Разъемный фланец представляет собой два полуфланца, соединенных между собой болтами. Он прост в обслуживании и проверке.

Фотогаллерея продукции

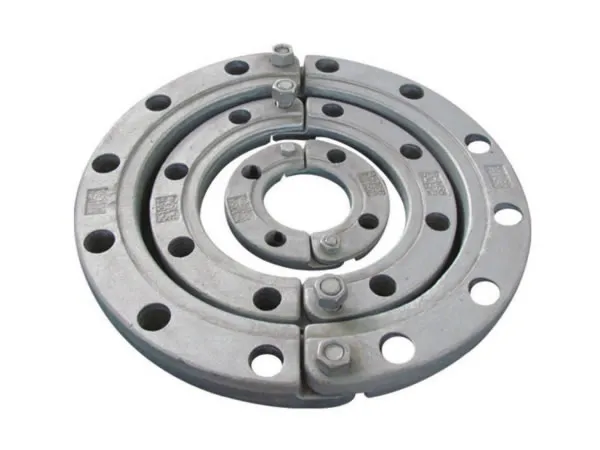

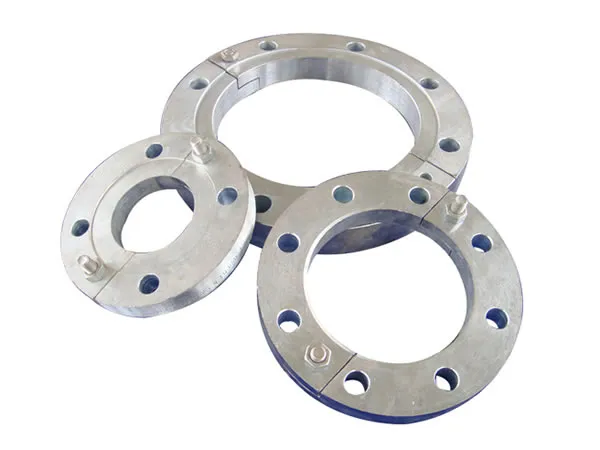

  • Разъемный фланец
  • Разъемный фланец

1.Две половины разъемного фланца удобно соединяется с помощью болтов и гаек.
2.Специальная конструкция гарантирует удобство в обслуживании.
3.Идеально подходит для соединения эмалированных трубопроводов реактора.

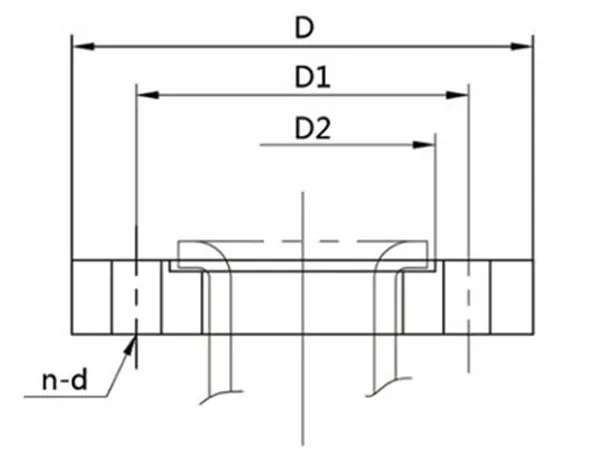

Технические параметры
DN2
-------------
DN1
PN0.6 PN1.0
D
( мм )
D1
( мм )
D2
( мм )
n-d D
( мм )
D1
( мм )
D2
( мм )
n-d
50 140 110 92 4-14 165 125 104 4-18
65 160 130 112 4-14 185 145 124 8-18
80 190 150 130 4-18 200 160 135 8-18
100 210 170 150 4-18 220 180 160 8-18
125 240 200 180 8-18 250 210 190 8-18
150 265 225 204 8-18 285 240 214 8-22
200 320 280 260 8-18 340 295 270 8-22
250 375 335 314 12-18 395 350 324 12-22
